串聯穩壓電源電路和典型應用電路圖(圖文)
此時輸出電壓為：
這時的輸出電壓是最小值。
當R4滑動到最下端時T2基極電壓（UT2）B為：
此時輸出電壓為：
這時的輸出電壓是最大值。
以上計算中，當（UT2）BE《《UD1時可以忽略（UT2）BE的值。
通過上面的計算我們可以看出，只要合適選擇R3～R5的阻值就可以控制輸出電壓UO的范圍，改變R3和R5的阻值就可以改變輸出電壓UO的邊界值。
3、增加輸出電流

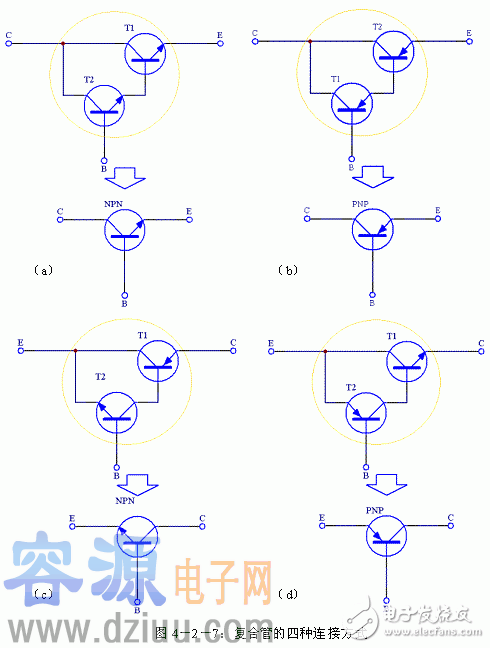

當輸出電流不能達到要求時，可以通過采用復合調整管的方法來增加輸出電流。一般復合調整管有四種連接方式，如圖4－2－7所示。
