USB口供電穩壓電源電路圖(圖文)
按USB接口標準，每臺電腦及其他帶有USB口電子設備都能外設提供500 mA的5V±5%供電。帶電源的USB集線器 也能提供這種供電能力。用USB端口可以為外部 電路 供電，在沒有其它 直流電源 的情況下，這種方式很有用。
USB端口中有電源腳VBUS;返回腳GND（地）；和兩個信號管腳。如果只需要一個5V電源，可以從USB 連接器中接出電源腳，但應在電源與地腳之間放一個10μF的 濾波電容 。不過，通過一個可調 穩壓器，還可以獲得1.25V~3.75V的電壓，大多數電路都使用這個范圍。圖1中的電路就覆蓋了這個區間。通過R3可改變這個區間，如下式所示：VOUT=1.25V×（1+R3/R2）。式中的1.25V出現的原因是LM1117-ADJ 能在VOUT與ADJ（調節）管腳之間產生1.25V。因此， 電阻R2有一個恒定的電流通過電阻R3;IADJ（調節的電流）通常小到可以忽略不計。R2選擇為100Ω，將其電流設為12.5mA。如果R3使用一只200Ω的 電位器 ，則產生的電壓區間是：當R3為0Ω產生短路時為1.25V，直到R3為200Ω時的3.75V。為防止輸出短路或不知道負載情況而損壞電路，可以增加一個限流電路，將最大電流限制在500 mA。用Polyswitch熔絲或 晶體管對就可以很容易在電源輸入線處實現這種限流器。濾波電容應不超過10 μF。這個水平在沒有限流電路情況下，仍能控制好浪涌電流。一般來說，電容最好在1μF--10μF之間。
本文地址：http://www.ytjinfuren.com/dianlutu/15452735692792.shtml
本文標簽:
- 上一篇文章：三極管開關電路改進接法電路圖(圖文)
- 下一篇文章：串聯/并聯諧振電路詳解
-
JD6621 快速充電協議，USB-PD 3.0與PPS控制器
關鍵詞： 所屬欄目：元器件知識 -
FP6601AA USB Type-A 快速充電協議控制器
關鍵詞： 所屬欄目：元器件知識 -
FP6606C USB類型-C和PD充電控制器
關鍵詞： 所屬欄目：元器件知識 -
JD6608 USB-PD 3.0與PPS控制器
關鍵詞： 所屬欄目：元器件知識 -
FP6606AC USB雙端口充電控制器
關鍵詞： 所屬欄目：元器件知識 -
PL513/PL515 單/雙口 USB 充電協議端口控制器
關鍵詞： 所屬欄目：元器件知識 -
JD6606S USB-PD 3.0和HVDCP控制器
關鍵詞： 所屬欄目：元器件知識 -
LA6350大功率開關穩壓電源電路圖
LA6350大功率開關穩壓電源電路圖 電路如圖所示，電路采用該芯片制作的輸出電流可達10A,輸出電壓在5-12V內可調的實用大功率開關型穩壓電源。其工作原理為：220V交流電源經
關鍵詞：可調穩壓電源開關穩壓電源 所屬欄目：開關電源電路圖 -
由MK909D構成的USB音箱電路
MK909D的USB音箱電路采用最新的USBDAC芯片，支持USB1.1以及USB2.0接口。內建64級音量控制，并有記憶功能；支持三種音量調節方式（A）輕觸按鍵；（B）電位器；（C）編碼器。支持輸出靜音功能，48K的DA采樣，內建
關鍵詞： 所屬欄目：音頻功放電路 -
全自動交流穩壓電源電路圖
-
0-30V可調直流穩壓電源
0-30V可調直流穩壓電源
左側（輸入AC）是220伏（初級）18伏（次級）/ 3安培主電源變壓器的次級。來自其次級變壓器的18伏交流電壓由二極管D1，D2，D3和D4整流，這些二極管
關鍵詞： 所屬欄目：電源電路 -
12V開關直流穩壓電源電路圖(TWH8778應用電路)
本電路主要應用TWH8778作為控制芯片，首先給大家介紹一下TWH8778集成電路，TWH8778屬于高速集成電子開關，可用于各種自動控制電路。它外形簡單，外圍電路簡單，內部包含過熱
關鍵詞：高頻開關電源開關穩壓電源直流穩壓電源 所屬欄目：開關電源電路圖 -
三端7812集成穩壓電源電路
三端7812集成穩壓電源電路
三端集成穩壓電源主要的是使用方便，因為外圍元器件很少就可以達到想要的輸出電壓，適用于各種電源穩壓電路，三端7812集成穩壓電源電路的核心
關鍵詞：三端穩壓電路穩壓電源穩壓電路 所屬欄目：電源電路 -
基于USB的溫度傳感器電路的設計
使用模擬MCU，LDO，外部熱敏電阻和一些分立器件，您可以構建高精度的溫度傳感應用。圖1中的電路顯示了Analog DevicesADuC7122精密模擬微控制器的工作原理可用于精確的熱敏電
關鍵詞： 所屬欄目：傳感器技術 -

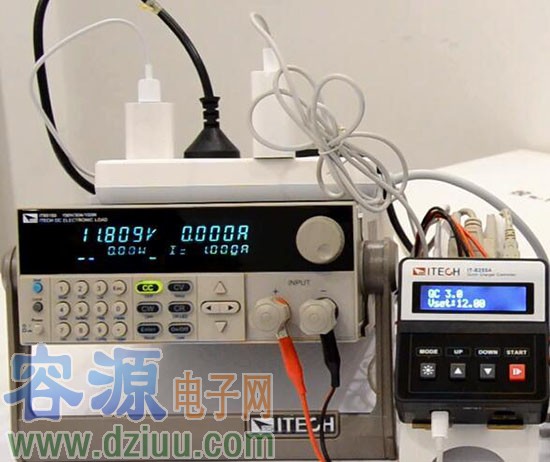

小米USB-C電源適配器的測評
