7812大電流穩壓電源電路

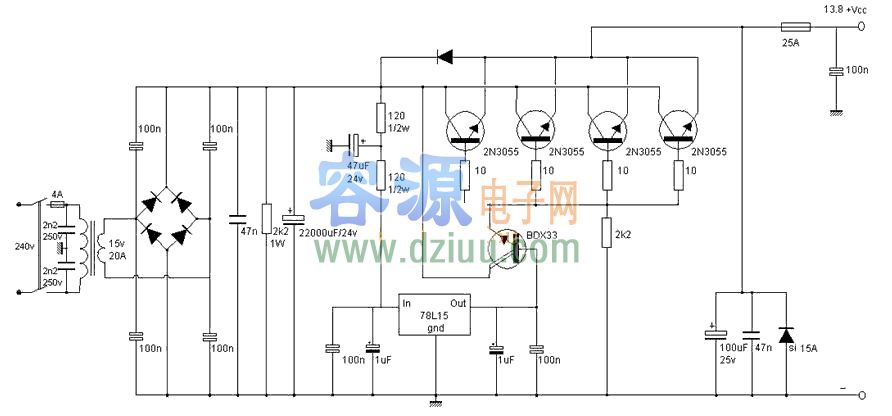

從電路圖中可以得知，最大電流可以達到25A。輸出電壓為13.8V，但是可以根據自己的
電路來達到想要和電壓值。7812大電流穩壓電路可以適用于
對功率要求大的場合。 <<版權聲明：本文由容源電子網（www.ytjinfuren.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
電路圖中的左邊第一個三極管基極是和其他三個三極管并聯的，圖中忘記畫了，本電路中是應用7815
基準電壓，你也可以換成7812穩壓電路大電流穩壓電源的基準電源，當然輸出電壓就會降低，輸出電流主要是看并聯三極管的最大電流和變壓器能否提供足夠大的功率了。
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
