串聯穩壓電源電路和典型應用電路圖(圖文)
四、串聯穩壓電源的改進措施 前面介紹的串聯負反饋穩壓電源只是一種基本的穩壓電路，實際使用中的穩壓電源可能會有各種各樣的特殊要求。有些要求更高的電壓穩定度，有些要求更大的輸出電流能力，有些要求有短路保護。這樣就需要針對不同的要求對前面介紹的電路進行改進。下面就對串聯負反饋穩壓電源的各種改進措施進行介紹。
1、改善穩定度
一般改善穩定度的方法有：使用恒流源負載、增加電壓放大部分的級數、采用輔助的穩定電源、增加補償電路等方法。
使用恒流源負載
由于串聯負反饋穩壓電路是通過輸出電壓的變化量，經放大后來調節調整管的管壓降達到穩壓的目的。當放大倍數越高，電源的穩定度就越高。對于三極管放大器，當集電極電阻越大同時輸入電阻越小時，放大倍數就越大。但集電極電阻過大會造成集電極電流過小，會造成輸入電阻增大。為解決這個矛盾，可以使用恒流源負載代替集電極電阻。

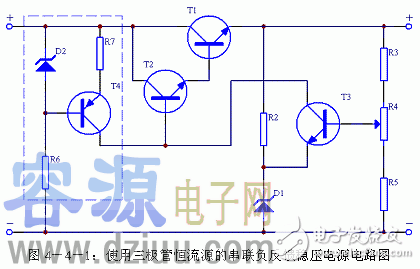

圖4－4－1是一種使用三極管恒流源的穩壓電路。圖中虛線框內的T4、D2、R6、R7組成恒流源電路，作為T3發射極負載。

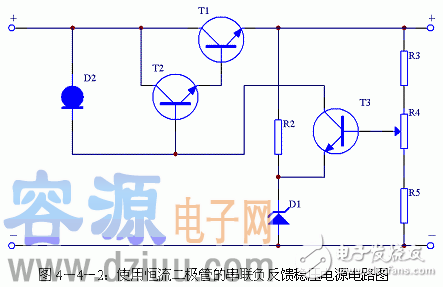

圖4－4－2是使用恒流二極管作為恒流源的穩壓電路。恒流二極管一種能在比較寬的電壓范圍內提供恒定電流的半導體器件。由于具有直流等效電阻低、交流動態阻抗高、穩定系數小、直流電壓降可調的優點。因此可用于代替圖4－4－1中的三極管恒流源。
圖4－4－3是使用場效應管作為恒流源的串聯負反饋穩壓電路。由于結型場效應管具有類似恒流二極管的特性，當漏極D接到整流濾波后的電壓，柵極G與源極S連接后接到放大管T3的集電極時，場效應管就成了放大管T3的集電極恒流源負載。容－源－電－子－網－為你提供技術支持
