繼電器驅動電路中二極管保護電路及故障處理(圖文)
如圖9-53
如圖9-53所示是繼電器驅動電路中的二極管保護電路，電路中的J1是繼電器，VD1是驅動管VT1的保護二極管，R1和C1構成繼電器內部開關觸點的消火花電路。
1.電路工作原理分析

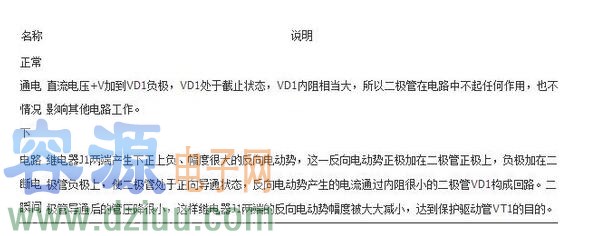

繼電器內部有一組線圈，如圖9-54所示是等效電路，在繼電器斷電前，流過繼電器線圈L1的電流方向為從上而下，在斷電后線圈產生反向電動勢阻礙這一電流變化，即產生一個從上而下流過的電流，見圖中虛線所示。根據前面介紹的線圈兩端反向電動勢判別方法可知，反向電動勢在線圈L1上的極性為下正上負，見圖中所示。如表9-44所示是這一電路中保護二極管工作原理說明。
2.故障檢測方法和電路故障分析
對于這一電路中的保護二極管不能采用測量二極管兩端直流電壓降的方法來判斷檢測故障，也不能采用在路測量二極管正向和反向電阻的方法，因為這一二極管兩端并聯著繼電器線圈，這一線圈的直流電阻很小，所以無法通過測量電壓降的方法來判斷二極管質量。應該采用代替檢查的方法。
當保護二極管開路時，對繼電器電路工作狀態沒有大的影響，但是沒有了保護作用而很有可能會擊穿驅動管;當保護二極管短路時，相當于將繼電器線圈短接，這時繼電器線圈中沒有電流流過，繼電器不能動作。
本文地址：http://www.ytjinfuren.com/dianlutu/15452735212780.shtml
本文標簽:
- 上一篇文章：幾種電壓比較器電路(圖文)
- 下一篇文章：KBC-Ⅱ型可編程電源電路(圖文)
-
ACM6252 單相正弦波/方波（BLDC）直流無刷電機驅動IC
深圳市永阜康科技有限公司現在大力推廣一顆單相正弦波/方波直流無刷電機驅動IC-ACM6252. 工作電壓3.1V-18V、工作電流1.2A, 可覆蓋大多數中小功率（<1A）的風機、泵機類應用。
關鍵詞： 所屬欄目：其他文章 -
PL5358 單電池鋰離子/聚合物電池保護集成電路
關鍵詞： 所屬欄目：元器件知識 -
PL7152 雙節可充電鋰電池保護電路
關鍵詞： 所屬欄目：元器件知識 -
PL5353A 單電池鋰離子/聚合物電池保護集成電路
關鍵詞： 所屬欄目：元器件知識 -
PL7022/B 雙節可充電鋰電池保護電路
關鍵詞： 所屬欄目：元器件知識 -
液晶顯示驅動芯片VK1072B/C/D液晶驅動IC原廠/適用醫用
關鍵詞： 所屬欄目：開關電源電路圖 -
驅動電動車儀表的關鍵選擇—YXC揚興科技 YSX321SL 石英
YSX321SL石英諧振器的核心特點是其頻率穩定性和精確性。采用27.12MHz頻率，經過精密設計和優化，常溫頻差僅為±10PPM，能夠提供高精度的時鐘信號輸出。這為電動車儀表提供了準確可靠的時間參考，使得儀表顯示更加精準，功能操作更加流暢。
關鍵詞： 所屬欄目：電子基礎 -
ACM6753 無霍爾傳感器三相正弦波直流無刷電機BLDC馬達
深圳市永阜康科技有限公司現在大力推廣一顆三相無傳感器正弦波驅動直流無刷馬達驅動IC-ACM6753，集成驅動算法+預驅+MOS，內置電流檢測，外圍元件僅需5個電容，應用極其簡單。
關鍵詞： 所屬欄目：其他文章 -
VK1640電磁爐/冰箱LED 高壓驅動，數碼管LED顯示屏驅動
VK1640是一種數碼管或點陣LED驅動控制專用芯片，內部集成有數據鎖存器、LED 驅動等電路。SEG腳接LED陽極，GRID腳接LED陰極，可支持8SEGx16GRID的點陣LED顯示。適用于小型LED顯示屏驅動。采用SOP28的封裝形式。
關鍵詞： 所屬欄目：元器件知識 -
PC1625裸片/封裝片-驅動顯示芯片直接替代H1625
工作電壓 : 2.4V~5.2V,內建 256KHz RC oscillator 提供 1/4 偏壓 1/8 COM 周期省電模式
64x8 LCD 駆動器內建 64x8 bit 顯示內存,3-wire serial interface
軟件程控
資料及指令模式自動增加讀寫地址 
概述
PC1625 是一個 64x8 的 LCD 駆動器. 可軟件程控使其適用于多樣化的 LCD 應
關鍵詞： 所屬欄目：集成塊資料 -
HT1621B顯示驅動芯片直接替代PC1621K
PC1621B是一個32*4的LCD驅動器，可軟體程控使其適用于多樣化的LCD應用線路，僅用到3至4條訊號線便可控制LCD驅動器，除此之外也可介由指令使其進入省電模式
特色：
 工作電壓：2.4-5.2V
 內建256KHz RC oscillator
 可外接 32.768KHz石英震蕩器或256KHz頻率
 可選擇1/2,1/3 偏壓，也可選擇1/2,1/3或1/4的COM周期
&
關鍵詞： 所屬欄目：集成塊資料 -
一文告訴你繼電器是什么及種類
繼電器是什么？種類有哪些？通過下面內容的介紹，大家都會有繼電器有一個全新的認識，如果大家閱讀完本文還有不明白的地方可以在本文下方留言。
關鍵詞： 所屬欄目：元器件知識 -
時控開關和時間繼電器怎么接線？
關鍵詞： 所屬欄目：開關電源電路圖 -
高導熱硅脂可滿足LED驅動器散熱需求
兆科推薦高導熱硅脂來幫助LED驅動器散熱，高導熱硅脂是電子元器件的熱傳遞介質，如：CPU與散熱器填隙、大功率三及管、可控硅元件二及管、基材鋁、銅接觸的縫隙處填充，均可降低發熱元件的工作溫度。
關鍵詞： 所屬欄目：led -
A4931的替代芯片---BLDC三相無刷預驅動--GC4931
GC4931F/S 是一款三相無刷直流電機預驅動芯片。 芯片可以驅動N型功率MOSFET，最高電源到 36V。芯片狀態切換邏輯受三個相位差為 120°的霍爾輸入確定。兼容替代A4931,MS4931芯片集成固定衰減時間的脈沖調制來控制電流并且抑制勵磁涌流；堵轉保護時間可調；過溫保護，過壓監測，同步整流等等。其中內置的同步整流器通過在衰減周期內，打開合適的低內阻的開關管以取代反向續流二極管來降低功耗。當芯片監測到過壓時芯片會關斷同步整流以減小變化電流引起的電源電壓波動。
GC4931F/S 的邏輯輸入腳有
關鍵詞： 所屬欄目：集成塊資料 -
DRV8837 12V單通道全橋電機驅動芯片替代料GC8837
GC8837是一款12V直流電機驅動芯片，為攝像機，消費類產品，玩具和其他低壓或者電池供電的運動控制類應用提供了集成的電機驅動解決方案。芯片一般用了驅動一個直流電機或者使用兩顆來驅動步進電機。
GC8837可以工作在0-12V的電源電壓上，能提供高達1.5A持續輸出或則2A峰值電流，睡眠模式功耗小于1Ua.
GC8837具有PWM（IN/IN）輸入接口與行業標準器件兼容，并具有過溫保護功能，芯片集成了過溫保護，欠壓保護，短路保護，過流保護等功能
芯片特點
關鍵詞： 所屬欄目：集成塊資料 -

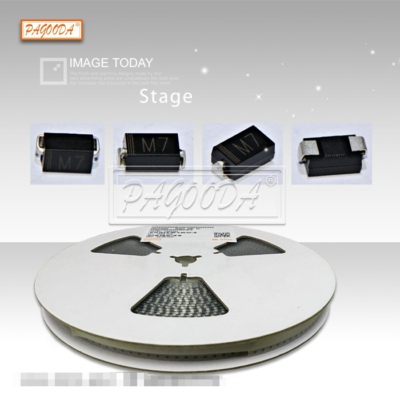

貼片二極管的識別方法及作用
