1V轉5V芯片，三個元件即可組成完整的穩壓方案
1V低電壓要轉成5V的電壓，需要1V轉5V的芯片，由于1V輸入，所以不需要指望能輸出多大的電流，壓差和1V的供電電壓意味著供電電流也是無法做大的了。一般1V轉5V的輸出電流在0MA-100mA，一般60MA應用多。

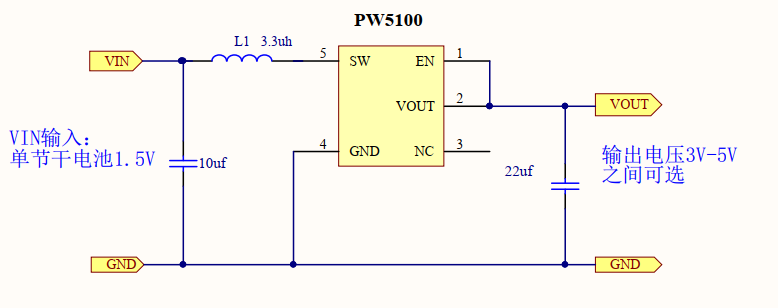

1V轉5V電路的BOM物料準備：
1，一個PW5100升壓IC
2，一個10uF的貼片陶瓷電容 ：輸入電容CIN
3，一個22uF的貼片陶瓷電容：輸出電容COUT
4，一個3.3UH的貼片電感。電感大小可根據輸出電流來決定，

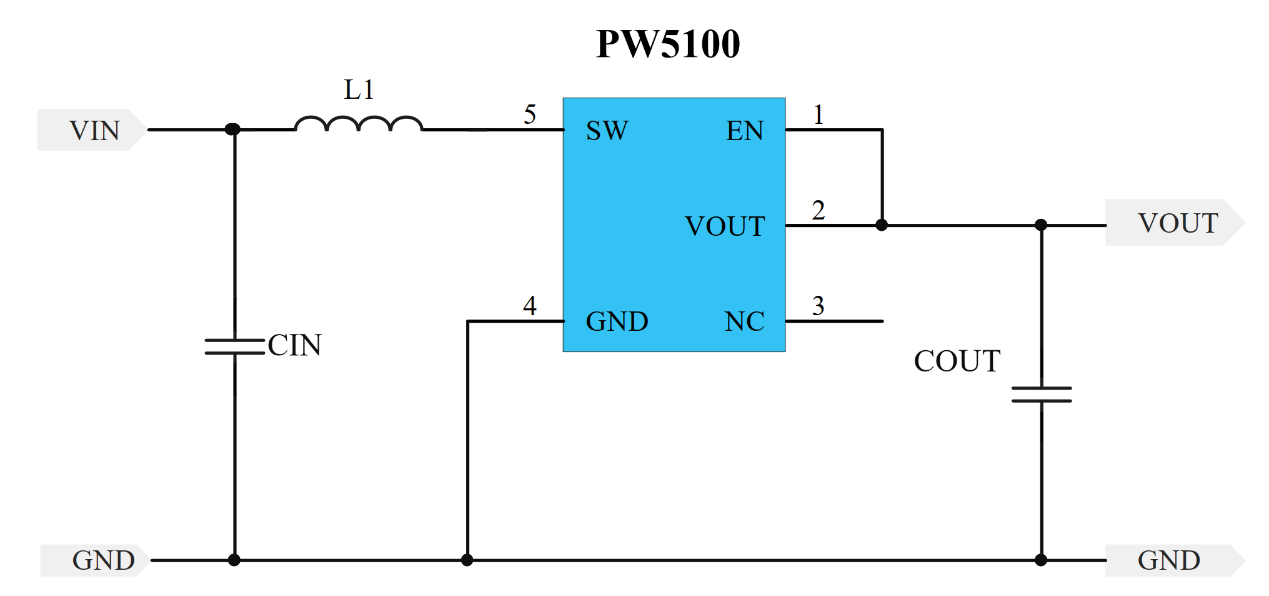

PW5100 是一款高效率、10uA低功耗、低紋波、高工作頻率1.2MHZ的 PFM 同步升壓 DC/DC 變換器。輸入電壓最低0.7V，輸入電壓范圍0.7V-5V之間，輸出電壓可選固定輸出值，從 3.0V 至 5.0V 的固定輸出電壓.最大開關電流1.5A.
PW5100適用于1節干電池1.5V/鎳氫電池1.2V，2節干電池/鎳氫電池，3節干電池/鎳氫電池輸入，升壓穩壓芯片。最高效率95%。
非常感謝用戶kuakewei 的投稿！
本文地址：http://www.ytjinfuren.com/Components/16096605054172.shtml
本文標簽:
- 上一篇文章：1V轉3V的低功耗升壓芯片
- 下一篇文章：鎳氫可充電電池2.4V轉3.3V，2V轉3.3V穩壓供電輸出電路圖
-
FP6715 5V、2.5A、550 KHz高效低波紋同步升壓轉換器
關鍵詞： 所屬欄目：元器件知識 -
TD8587 5V 2.1A 1.2MHz同步升壓轉換器芯片
一般說明
TD8587是一個同步整流器，固定的開關頻率（典型的1.2MHz），和電流模式的升壓調節器。該設備允許為USB設備使用小型電感器和輸出電容器。該電流模式控制方案具有快速的瞬態響應和良好的輸出電壓精度。
在輕負載下，TD8587將自動進入脈沖調頻（PFM）操作，以減少主要的開關損耗。在PFM運行期間，IC消耗非常低的靜止電流，并在整個負載范圍內保持高效率。TD8587還包括電流限制和過溫停機，以防止在輸出過載時的損壞。
TD8587有ESOP-8軟件包。
關鍵詞： 所屬欄目：集成塊資料 -
鋰電池充放電管理 （輸入5V輸出1.5V）ZCC5600
關鍵詞： 所屬欄目：電源電路 -
CS5092 5V充雙節鋰電充電管理IC解決方案
深圳市永阜康科技有限公司推出針對8.4V雙節鋰電池，推廣一顆采用SOT23-6極簡封裝、固定0.85A充電電流升壓型充電管理IC-CS5092，該芯片是現階段同類型產品中最少管腳、外圍元件最少的，非常適合應用于藍牙音響、玩具、手持打印機、無人機、電動工具等產品領域。
關鍵詞： 所屬欄目：電源電路 -
5V升21V充電芯片
5V升壓充電21V五節鋰電池升壓充電管理芯片HU5911
關鍵詞： 所屬欄目：集成塊資料 -
5V升壓8.4V充電芯片
HU5810A是一款5V升壓8.4V充電芯片
關鍵詞： 所屬欄目：集成塊資料 -
5V升壓16.8V充電芯片
HU5912是一款5V升壓16.8V充電芯片,最大充電電流4A在多串鋰電池方案廣泛
關鍵詞： 所屬欄目：集成塊資料 -
1V升壓到3V的芯片，1V升壓3.3V電路圖
1V升壓到3V和1V升壓3.3V的升壓芯片？
PW5100 是一款效率很大、低功耗、低紋波、高工作頻率的 PFM 同步升壓 DC/DC 變換器。輸出電壓可選固定輸出值，從 3.0V，3.3V， 5.
關鍵詞： 所屬欄目：元器件知識 -
12V轉5V降壓芯片，12V轉3.3V穩壓芯片電路圖
12V轉5V應用中，大多要求會輸出電流高的，穩壓LDO就不能滿足了，需要使用DC-DC降壓芯片來持續穩壓5V，輸出電流1000MA，2000MA，3000MA，5000MA等。不同的輸出電流可以選擇適
關鍵詞： 所屬欄目：元器件知識 -
5V降壓轉3.3V，5V轉3V電路圖芯片
5V降壓轉3.3V和3V都是低壓，兩個之間的壓差效率，所以效率和工作溫度這塊都會比較優秀，輸入和輸出的最低壓差外是越小越好。
如果電流比較小，可以用LDO：PW6566 系列是
關鍵詞： 所屬欄目：元器件知識 -
3.7V升壓5V，3.7V轉5V電路圖芯片
鋰離子電池在如今是廣泛應用存在我們生活中的方方面面的電子產品中。如，電子玩具，美容儀，醫療產品，智能手表，手機，筆記本，電動汽車等等非常多。
鋰電池3.7V
關鍵詞： 所屬欄目：元器件知識 -
5V升壓12.6V應用電路圖
產品概述
PW4053 是一款 5V 輸入，最大 1.2A 充電電流，支持三節鋰離子電池的升壓充電管理 IC。PW4053 集成功率 MOS，采用異步開關架構，使其在應用時僅需極少的外圍器件，
關鍵詞： 所屬欄目：元器件知識 -
5V升壓8.4V，5V轉8.4芯片電路圖
PW5300是電流模式升壓DC-DC轉換器。其內置0.2Ω功率MOSFET的PWM電路使該穩壓器具有效高的功率效率。內部補償網絡還可以程度地減少了6個外部元件的數量。誤差放大器的同
關鍵詞： 所屬欄目：元器件知識 -

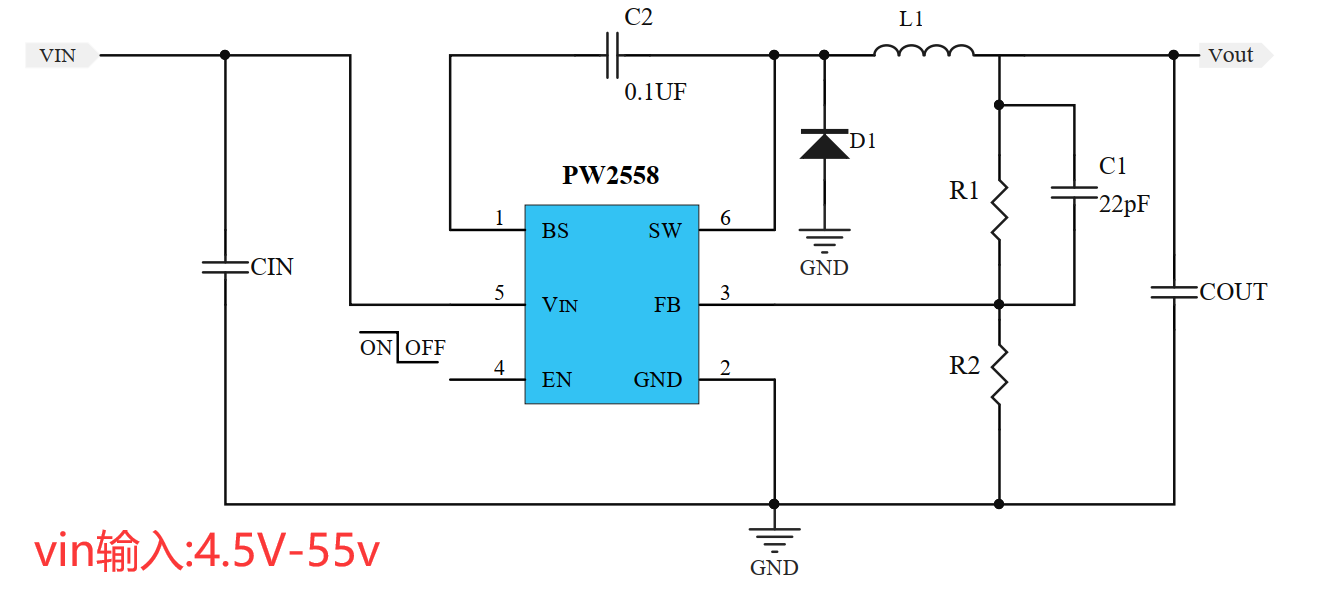

0.8A，4.5V-55V輸入，異步降壓調節器PW2558及典型應用
說明
PW2558開發了一種高效的異步降壓DC/DC調節器輸出0.8A電流。集成電路采用電流模式自適應恒關斷時間控制。這個PW2558可在4.5V至55V的寬輸入電壓范圍內工作，并將主開關
關鍵詞： 所屬欄目：元器件知識 -
5A，4.5V-30V輸入，同步降壓調節器,PW2205
一般說明
PW2205開發了一種高效率的同步降壓DC-DC轉換器5A輸出電流。PW2205在4.5V到30V的寬輸入電壓范圍內工作集成主開關和同步開關，具有非常低的RDS（ON）以最小化傳導
關鍵詞： 所屬欄目：元器件知識 -

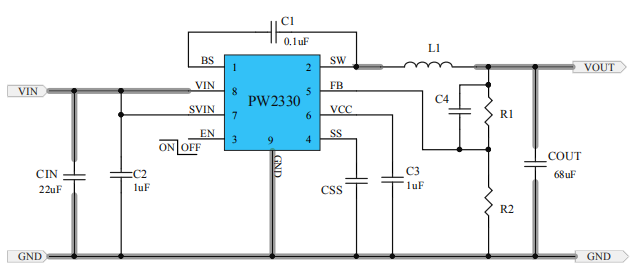

3A，4.5V-30V輸入，同步降壓調節器PW2330
