倫茨（Lenze）i700雙軸逆變伺服驅動器(圖文)
i700雙軸模塊的功率范圍為0.37至15kW，并配有相應的電源模塊。在正常工作條件下，電源模塊不需要濾波或直流熔斷，且內置動態制動斬波器。各 i700驅動器之間采用無導線連接，它應用了創新的導軌系統，可通過設置連接器臂實現輕松安裝。
i700提供一系列冷卻技術，包括冷板、推入式鎖扣技術和面板安裝單元。 i700支持從標準三相電機到同步伺服電機的所有電機技術，使用的單一接口支持簡單的工程實現。
直觀的軟件工具和集中工程接口，使i700可通過EtherCAT簡單方便地集成到自動化架構中。可自動下載參數和固件加之自動調整功能，確保了快速調試。此外，為簡化機器設計，i700還具有集成的安全功能。安全轉矩關斷（STO）作為標準功能提供。為實現擴展的安全網絡，倫茨提供了多種版本，如SS1、SS2、SOS、SLS、SDI或SLI，實現了EtherCAT（FSoE）連接的最高安全等級（SIL 3、PL e）。
主要特點 ：
√ 連接：數字輸入/輸出（2/0）
√ 旋轉變壓器和編碼器反饋
√ 通信：EtherCAT
√ 軸模塊能夠承載5A和64A峰值輸出電流之間的多重過載，雙軸總過載可高達32A√ 用于基于控制器的自動化的伺服逆變器與各類控制器配合使用√ CIA402運行模式（位置、速度、轉矩控制、速度模式）√ STO安全功能
拆解

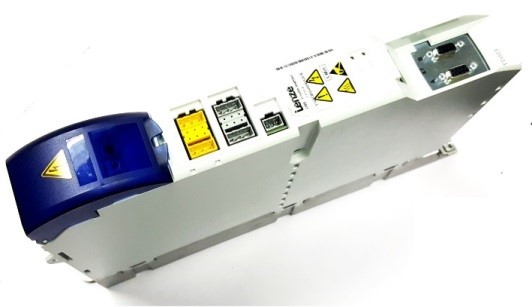

產品號：E70ACMSE0104SA2ETR，2 x 10A、400/480V雙軸伺服逆變器外型和殼體
- 尺寸：350mmx 100mmx 260mm。
- IP20保護
主控制器和電力電子板
-PWM電機控制：TI TMS320F28032PNT Piccolo微控制器。高效率的32位CPU，具有60MHz（16.67ns周期時間）主頻和64KB閃存。包括用于ePWM和高分辨率PWM（HRPWM）的增強型控制外設。
-IGBT模塊：威科（Vincotech）V23990-P708-F40-PM（2個），擊穿電壓為1200V、標稱芯片電流額定值為15A。 IGBT4 flow90PACK1模塊-隔離：
o 博通（Broadcom ）ACPL-T350（12個）。具有低Icc電流的2.5A IGBT柵極驅動光耦。最大開關速度為500ns。工業溫度范圍：-40°C至100°C。
安全認證 - - UL認證3750 Vrms @1分鐘/ - CSA認證/ - IEC 60747-5-5認證VIORM = 630 Vpeak（選項060）o 博通（Broadcom） ACPL-C790（6個）。精密光學隔離放大器、增益容差為±3.0％。 15kV/?s共模瞬態抗擾能力。 200 kHz寬帶寬。-40°C至+ 105°C工作溫度范圍o夏普PC123光電晶體管（11個）。在IF = 5mA、VCE=5V條件下，電流傳輸比（CTR）：最小50％。增強絕緣型（隔離距離：最小0.4mm）。容－源－電－子－網－為你提供技術支持
