一款LED燈杯的實用電路圖

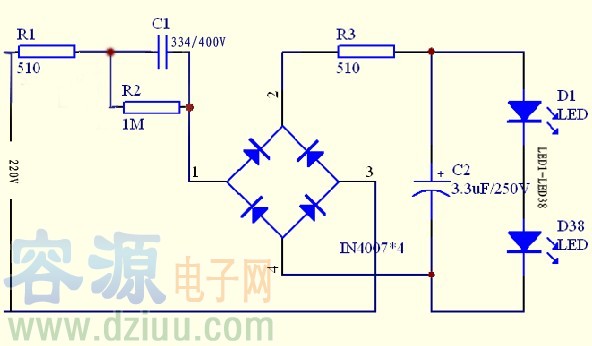

圖中R1是保護電阻，R2是電容C1的卸放電阻，R3是限流電阻防止電壓升高和溫度升高LED的電流增大，C2是濾波電容，實際在LED電路中可以不用濾波電路，C2是用來防止開燈時的沖擊電流對LED的損害，開燈的瞬間因?yàn)镃1的存在會有一個很大的充電電流，該電流流過LED將會對LED產生損傷，有了C2的介入，開燈的充電電流完全被C2吸收起到了開燈防沖擊保護。該電路是小功率燈杯最實用的電路，占用體積小可以方便的裝在空間較小的燈杯里，現在被燈杯產品廣泛的采用。優點：恒流源，電源功耗小，體積小，經濟實用。但是在設計時降壓電容要采用耐壓在400V以上的滌綸電容或CBB電容，濾波電容要用耐壓250v以上。容源電子網www.ytjinfuren.com此電路適合驅動20-40只20mA的LED.
本電路是一個典型LED節能燈電路，實用性很強，效率高等優點，相比普通電子節能燈，這個電路簡單，制作也方便等特點。
