HX-JE芯片輸入電壓2.5v-5v升壓ic
HU3031B是一個具備低噪聲、恒定開關頻率（400KHz）的電容式電壓倍增器。輸入2.5至4.5V，產生恒定的5V輸出電壓，大輸出電流能達到250mA。較少的外部器件（僅有一只自舉電容和VIN以及VOUT上的2只旁路電容）使得HU3031B很適合應用于電池供電的小型設備。
本電路采用新的電荷泵架構，保證零負載情況下工作在恒定的開關頻率，并同時減少輸入和輸出紋波。該電路具有熱保護功能，能承受從VOUT到GND的持續短路。內置的軟啟動電路能防止啟動時產生過大的浪涌電流。較高的開關頻率，可以使用小型的陶瓷電容。低電流待機電流，小于1uA
典型特性
l 固定輸出電壓5V（±4%）
l 輸入范圍：2.5V～5.0V
l 輸出電流：大250mA
l 低噪聲恒定頻率工作
l 自動軟啟動降低浪涌電流
l 待機電流小于1uA
l 短路保護
l 無電感器件
l 采用6腳SOT23封裝

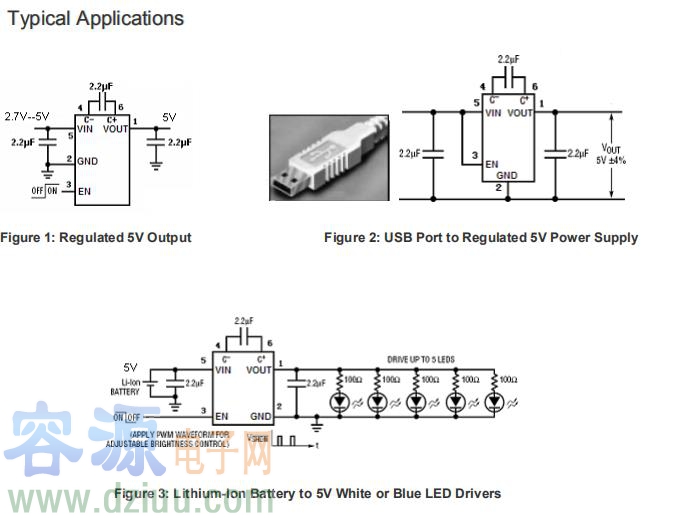

應用舉例
l 白光LED背光源
l 鋰離子電池備份電源
l 3V到5V轉換
l 智能卡閱讀器
l PCMCIA本地5V電源
