微功率發射機場強儀

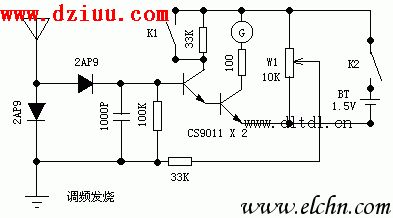

本電路是一個簡易場強儀，對于微功率的信號非常靈敏，本電路僅作場強比較，并沒有一個標準，但可以使你調試輕而易舉！你可以直接將探頭點測調制器的輸出端，更可以將探頭點測激勵級的輸出。    其中K1為增益選擇，K2為電源開關，W1靈敏度調節，本電路做好后放于鐵盒內，圖示的接地端接鐵盒。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
