推薦自動短路保護電路電路圖

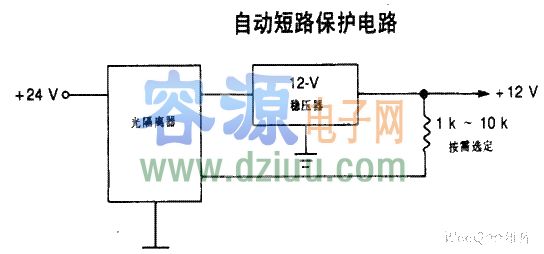

如圖為自動短路保護電路電路圖。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
該電路的速度比熔斷器快，而且它在排除短路后能自動復原。通常的穩壓直流輸入線路是開路的，光隔離器的光電晶體管與電源及穩壓器相串接。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
穩壓器輸出端與地
有一只發光二極管和一只有關的限流電阻，
靠近光電器件的表面，只要穩壓器輸出其額定電壓，發光二極管就發光，并使光電晶體管只有很小的電阻。這樣就允許通過最大電流。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
穩壓器輸出端一側發生短路，發光二極管熄滅，光電晶體管的阻值增大，穩壓器關斷，短路被排除之后，發光二極管就發光，穩壓器恢復工作。
<<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
