手機充電器電路圖

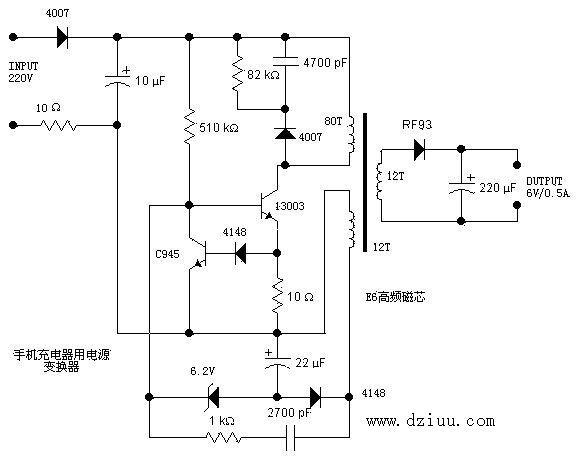

交流輸入，一端一個4007半波整流，另一端一個10歐的電阻后，由10uF電容濾波。10歐的電阻用來做保護的，出現故障等導致過流，那么電阻將被燒斷，從而避免引起更大的故障。右邊的4007、4700pF電容、82KΩ電阻，構成一個高壓吸收電路，當開關管 13003關斷時，負責吸收線圈上的感應電壓，從而防止高壓加到開關管13003上而導致擊穿。13003為開關管(完整的名應該是MJE13003)，用來控制原邊繞組與電源的通、斷。當原邊繞組不停的通斷時，就會在開關變壓器中形成變化的磁場，從而在次級繞組中產生感應電壓。

手機<a href=http://www.ytjinfuren.com/tags-etagid32-0.html target=_blank class=infotextkey>充電器電路圖</a>

圖中沒有標明繞組的同名端，不能看出是正激式還是反激式。不過，從電路的結構來看，可以推測出來，電源應該是反激式的。左端的510KΩ為啟動電阻，給開關管提供啟動用的基極電流。13003下方的10Ω電阻為電流取樣電阻，電流經取樣后變成電壓(其值為10*I)，這電壓經二極管4148后，加至三極管C945的基極上。當取樣電壓大約大于1.4V，即開關管電流大于0.14A時，三極管 C945導通，從而將開關管13003的基極電壓拉低，從而集電極電流減小，這樣就限制了開關的電流，防止電流過大而燒毀(其實這是一個恒流結構，將開關管的最大電流限制在140mA左右)。

變壓器左下方的繞組(取樣繞組)的感應電壓經整流二極管4148整流，22uF電容濾波后形成取樣電壓。分析方便，我們取三極管C945發射極一端為地。那么這取樣電壓負的(-4V左右)，并且輸出電壓越高時，采樣電壓越負。取樣電壓6.2V穩壓二極管后，加至開關管13003的基極。前面說了，當輸出電壓越高時，那么取樣電壓就越負，當負到程度后，6.2V穩壓二極管被擊穿，從而將開關13003 的基極電位拉低，這將導致開關管斷開推遲開關的導通，從而控制了能量輸入到變壓器中，也就控制了輸出電壓的升高，實現了穩壓輸出的功能。而下方的 1KΩ電阻跟串聯的2700pF電容，則是正反饋支路，從取樣繞組中取出感應電壓，加到開關管的基極上，以維持振蕩。
