鋰電池充電器制作及電路圖

時間:2010-04-14 21:08:39來源:原創 作者:admin 點擊:次

無

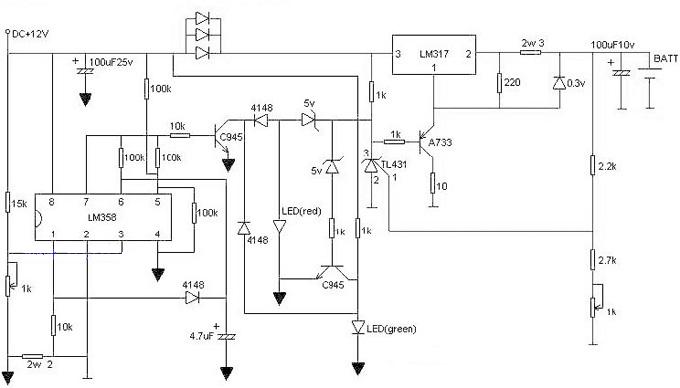

鋰電池充電器制作其實也簡單，元器件也少，電路在充電，紅燈閃正在充，綠燈閃馬上要充滿，綠燈亮充滿。只要您有12V的電源就可以，本電路我自己在汽車上應用，將點煙器的線路接出來，就可以實現充電，接完電路后先別裝電池，調右下角的可調電阻，使電池輸出端為4.2V，再調左下角的可調電阻使lm358第三腳為0.16V就可以了，充電電流為380mA，超快，三個并連的二極管是降壓的，防止LM317過熱，且LM317須加散熱片，圖中的三極管可以任意型號。

元器件的參數在電路圖里，可以照電路圖中的參數制作。
