DTMF無線尋呼系統

DTMF編碼器輸出的雙音多頻編碼信號對發射載頻進行調制，可以組成一個DTMF編碼的無線電尋呼系統。本文由www.ytjinfuren.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

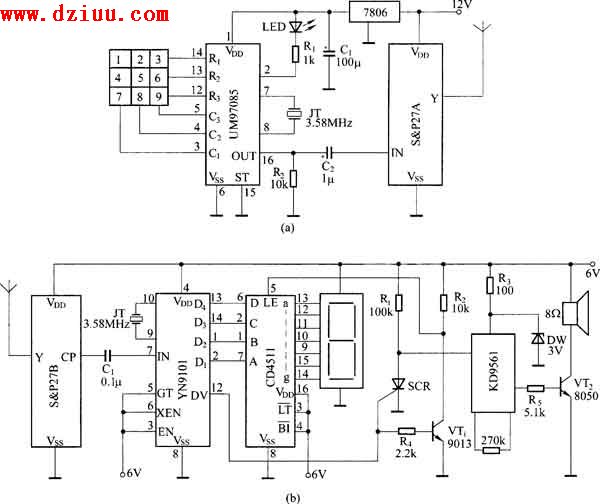

本電路采用DTMF編碼電路UM97085和譯碼電路YN9101組成一個小型的無線尋呼系統，用于小型企業內部尋呼，既方便又經濟.如圖，其中為DTMF編碼無線電發射電路，圖為無線電接收解調、DTMF譯碼及音響信號發聲電路。
