雙控開關接線圖一：

雙控開關又叫雙聯(連)開關。按照控制不同的燈組可分為：一位、二位或多位，其中兩位或多位的雙控開關內部由兩組或多組一位雙控開關組成。一位雙控開關實質上是一個單刀雙擲開關，每一位分別控制相應的燈組。

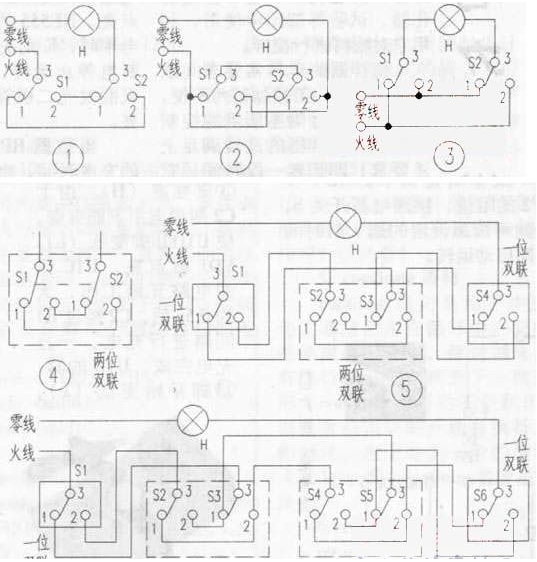

1．樓梯照明用的雙控開關電路在照明電路中，樓梯照明一般用兩只雙控開關控制一燈，也就是在樓上樓下各用一只雙控開關控制。它有三種控制接法。如圖1～圖3所示。下面評判三種電路優劣：(1)圖1電路，開關安裝在火線進口處，在開關內即使接線有錯，也不會發生短路、燒斷保險絲。另外，燈熄滅時，燈泡處于開路狀態，燈座與火線脫離，換燈泡安全。在維修中，手誤接觸開關中的接線注，也不易發生觸電事故。故此電路比較安全，符合安全規范。(2)圖2電路，雖然也是火線進開關，但這種電路接線較復雜，容易搞錯，所用導線也較多，一般不使用。(3)圖3電路，因火線、地線都進開關，故接線、維修時要謹防短路。燈熄滅時，燈泡處于短路狀態，燈座可能仍與火線接觸，也就是說，電路存在安全隱患，這是不合安全規范的接法，不得使用。但是有些家庭裝修承包工，為了節省線材和工時，常采用這種不合安全規范的接法。因?yàn)樗褂玫膶?dǎo)線較少(比圖1少用一條線)，安裝更為簡單。那么如何解決該種接線圖的“安全隱患”呢?可采用以下方法：1)使用卡口燈座和卡口燈泡。2)在燈座上設置警示標志：“燈在熄滅狀態下亦不得觸摸內部金屬體”。

2．雙控開關三控一燈的電路在家庭裝潢中，如果要求在雙人床兩邊和進入房間通道三處共同控制房間的同一盞照明燈，一般用兩只一位雙控和一只一位三控開關。世三控開關在市面上不容易買到，因此，可用一只兩位雙控開關進行內部連線而成，改造方法很簡單(如圖4)，就是把這只兩位雙控開關的靜接點(圖4中S1的l與S2的2，S1的2與S2的1)分別用絕緣導線交叉接上，就改裝成一只“三控開關”，不過這只“三控開關”使用時要同時同向按兩位開關才起作用，再按圖5接線就可以用于三地同時獨立控制一盞燈了。為了能實現同時按下兩位雙控開關S2、S3，要求開關S2、S3采用市面流行的大板琴鍵式兩位雙控開關，然后用502皎水把這個兩位大板琴鍵粘在一起，實現三控開關的作用。

3．四地獨立控制一盞燈只要在三地控制電路的“三控開關”后面再添一只“三控開關”就可以了，多地同時獨立控制一盞燈依此類推。

雙控開關接線圖二：

第一種方法：雙聯開關電路另類接線法（兩個開關都入火線，安全）

接線要點：

1
、雙聯線中的一條必須直接連接兩個雙聯雙控開關的中間接線端；

2
、雙聯線中的另一條導線連接兩個開關的上接線端（或者下接線端），并且在中間接一條分支線與燈的一
端連接，燈的另一端接零線。

3
、兩個開關都入火線，而且接于上接線端（或者下接線端），但不能接于中間的接線端。

這種電路的布線特點：

1
、雙聯專用線中的一條導線，中間引出分支線接于燈的一端。（傳統雙聯雙控電路是不允許在雙聯專用線
中引出分支線的）

2
、兩個開關都入火線，而且只能接于上接線端（或者下接線端），這就使得燈亮?xí)r，兩個開關的三個接線
端對零線的測量電壓都是
220v
，即試電筆都顯示為紅色。

第二種，傳統接線法。

這是物理教科書上提到的方法，在標準的工程圖紙中，也是這種接線法。很常見。

第三種，另類省線法（存在安全隱患）

雖說理論上存在安全隱患，但在家庭布線中，經常用這種方法，布線，省去很多的工作量，和線材。現在
的銅線可是非常的貴了。特別是搞包工包料的，都是用這種接線法的多。省線省錢嘛
