移動式車載充電器

時間:2012-02-05 19:44:59來源:原創作者:admin 點擊:次

無

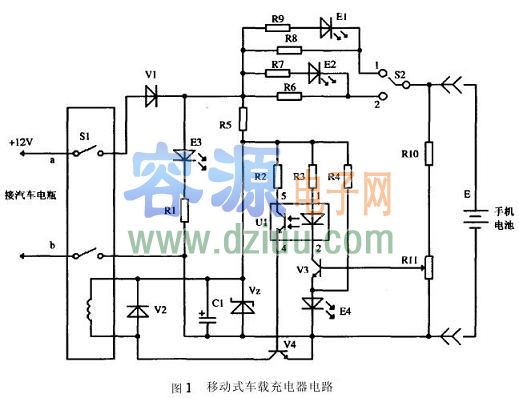

它采用汽車電瓶作電源，具有快慢兩種充電方式選擇，還具有電壓檢測自動關機功能。當檢測到電池充滿電后，自動切斷電源，避免了電池的過充電。圖示電路適用于使用7.2V 電池的日本KENWOOD公司生產的TK-278(150MHz)對講機及TK-378(400MHz)對講機等電池。如對其他規格電池充電，可通過R11的取樣電壓，以滿足被充電電池充滿電后自動關機。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

在電壓檢測電路中，R4、E4提供基準電壓，其中E4為發光二極管，其發光時的正向壓降基準電壓加到V4的發射級，由R10、R11構成電池電壓檢測電路，從R11中心抽頭上取出檢測電壓，加至V3的基極，與發射極電壓進行比較后，去控制自動關機電路工作。
當對講機電池兩端電壓升高到8.6V時，表示手機電池已充滿電，經R11取樣 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

后加到V3基極的電壓大于2.8V，而發射極電壓穩定在2.2V，V3導通，光電耦合器的U1的4、5腳導通，從而使V4導通，開關組件的線圈中有電流流過，使S1復位實現了自動關機。這部分電路的供電電源取自 12V電源，經S1、V1后，由R5限流、VZ穩壓、C1濾波后獲得9V的穩定直流電源提供給電路工作。
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
