應急燈電路及工作原理:   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

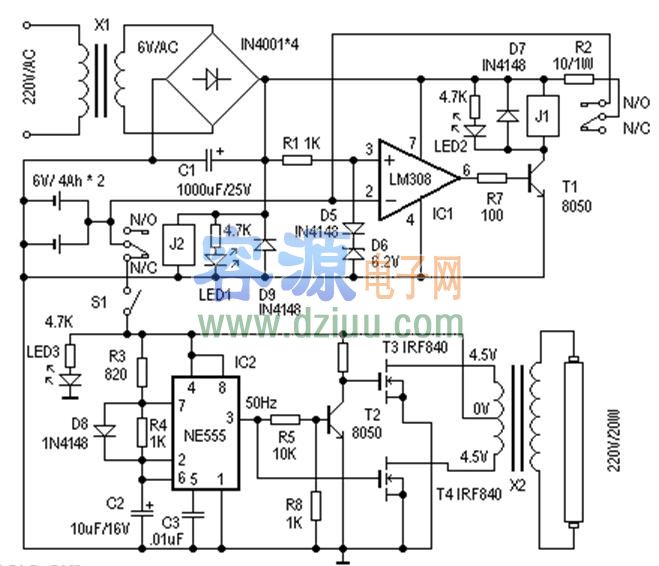

    其電路如下圖。下面介紹其工作原理。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

　　在供電正常時，J2得電吸合，其動觸點與“N/O（常開點）”接通，后備蓄電池正端與IC1的反相端相聯。IC1（LM308）和D5、D6組成電壓比較器，參考電壓由D5、D6決定。這里用一個硅二極管（D5）和一個6.2V的穩壓二極管（D6）組成6.9V的參考電壓，對充電壓電壓進行*。當IC1的2腳輸入電壓（既蓄電池電壓）低于6.9V時，IC1的6腳輸出高電平，T1導通，J1得電，其動觸點與“N/O（常開點）”接通，電源電壓通過R2對蓄電池充電，LED2點亮為充電指示。改變R2阻值可充電電流。隨著充電時間，IC1的2腳電壓，當電壓大于參考電壓6.9V時，IC1的6腳輸出低電平，T1截止，J1失電，斷開充電回路，實現自動充電保護功能。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

　　當停電時，J2失去電源，其動觸點與“N/C（常閉點）”接通，蓄電池通過S1對應急燈電路供電，實現停電時自動切換功能。S1在這里用來手動切斷應急燈電路部分。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

溫馨提示：將鼠標指針?lè)旁趫D片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
　　由IC2（NE555）、T2、T3、T4、X2等組成應急燈電路。IC2組成50Hz信號發生器，由IC2的3腳輸出50Hz信號，經T2反相、放大分別驅動由T3、T4、X2組成的推挽電路，在X2的高壓側感應出220V的交流電，使日光燈管點亮。這里的X2可以直接使用次級為4.5伏、初級為220V的成品電源變壓器，功率試日光燈管的功率而定。使用時，注意T3、T4應加散熱器。
   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

制作與調試:   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

　　制作時，X1選用次級為6V/200mA的電源變壓器。J1、J2選用線圈電壓為6V的繼電器。其他器件選擇可參考圖示，無特殊要求。電路調試很簡單，接通主電源電時，J2應該動作，LED1為電源指示。然后測量IC1的3腳電壓是否為6.9V左右，之后一個外接電源接入IC2腳來充電保護電路。當輸入電壓大于6.9V時，J1應該動作斷開。短開S1，用外接電源接入應急燈電路，測量IC2的輸出是否50Hz，然后可測量X2輸出部分電壓是否為220V左右既可。LED3為停電/應急燈工作指示。
