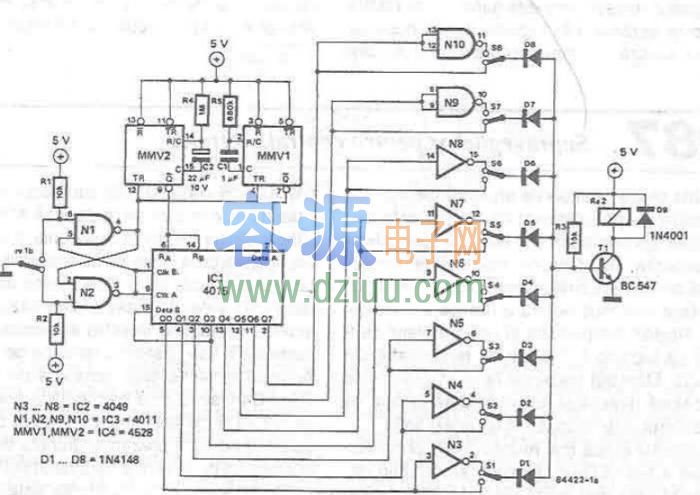

一個非常簡單的電子鎖,使用一個按鈕進入代碼可以使用電子計劃在下面的圖設計,電子鎖代碼包含了一系列長期和短期的脈沖,就像莫爾斯信號。 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
電路的主要部分是一個8位的移位寄存器(IC1 )。集成電路的輸出連接通過開關S1 ... S8,N3的逆變器...N10和二極管D1 ... D8R晶體管T1鎖定控制繼電器。T1將進入傳導,
有一個邏輯電平“1”,每個二極管的陰極。在
其他
下,由R3所提供的電流將由一個或多個二極管 。
溫馨提示:將鼠標指針放在圖片上,滾動鼠標可以動態改變圖片大小,方便分析電路圖。
<<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
開關用來選擇正常或輸出寄存器的反向。他們的秘密代碼,建立了我們的計劃是00110011,環按下按鈕時,繼電器動作,蜂鳴器會發出聲音。
,第二個繼電器觸點開關觸發器N1和N2。N2輸出到IC1的生成時鐘信號,而N1的命令和MMV2 MMV1monostable多諧 。 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
產生移位寄存器中讀出的信息是由MMV1,但在注冊后,才N2提供了一個正脈沖時鐘流離失所。第二MMV
保護刪去移位寄存器,
沒有五秒鐘的脈搏。脈沖持續時間和等待時間,可以通過改變R5和R4值分別改變電路供電由5V電壓調節器和功耗取決于所使用的繼電器類型。 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
