干電池快速充電電路圖設計
干電池快速充電電路圖設計 <<提示：
你覺得本站資料對你有幫助，請將網頁加入瀏覽器收藏夾中，方便以后點擊直接訪問。歡迎大家為容源電子網提供技術資料�！�
本電路元器件少，作方便，可以對1.5V干電池快速充電，電路應用BQ2002制作，愛好者可以制作實驗一下。 <<提示：你覺得本站資料對你有幫助，請將網頁加入瀏覽器收藏夾中，方便以后點擊直接訪問。歡迎大家為容源電子網提供技術資料�！�

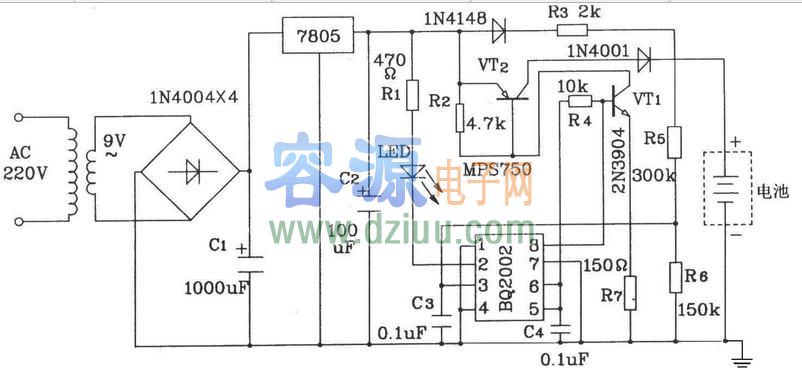

電路原理：電路由變壓器、二極管和穩壓IC7805提供+5V電源電壓，電池電壓經電阻R5、R6分壓后送入芯片的BAT端，為其提供取樣電壓。電阻分壓網絡輸入到BAT端的電阻不應小于200kΩ。當TM端接地時，相應快充充電速率為1C,快充補足時間為80min。 <<提示：你覺得本站資料對你有幫助，請將網頁加入瀏覽器收藏夾中，方便以后點擊直接訪問。歡迎大家為容源電子網提供技術資料�！�
