主逆變器同樣是可雙向傳輸功率的四象限高頻半橋式變換器,工作頻率在l5kHz左右,它并聯在UPS輸出端,從兩個橋臂的中點取出屯壓經電感電容濾波后直接向負載輸出。主逆變器在逆變時,向負載輸出功率,反之,在整流
時,從叨?S輸出端(
上是從叨,S輸入端)吸收功率。下面,簡單介紹一下主逆變器在兩種
下的工作過程。 <<
與廣大電子愛好者更好的互動交流,容源電子網已開通電子論壇,歡迎來到電子論壇與同行們分享、學習經驗。》
1、逆變

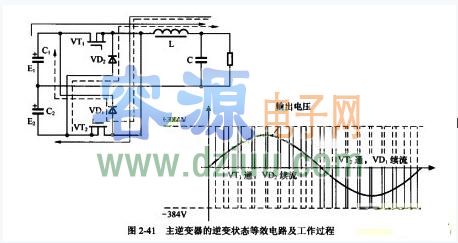

圖2-41為主逆變器逆變
的等效電路及工作過程。我們分析其工作過程時,先按輸出電壓正半周和負半周把它分解為兩個降壓型開關電路(Buck)。在輸出電壓的正半周時,降壓開關電路由開關管VT1、續流二極管VD2和電感「組成。VTI開通時電容C,上的正電壓(384V)通過電感「向負載輸出功率,電感「中的電流線性上升;當VT,由開通轉為截止后,
電感「的續流作用,感應電壓使W乃導通,續流電流由電容C2提供,其電流方向
上是給電容C2充電。 <<
與廣大電子愛好者更好的互動交流,容源電子網已開通電子論壇,歡迎來到電子論壇與同行們分享、學習經驗。》
在輸出電壓的負半周時,降壓開關電路由開關管VT1、續流二極管WD,和電感「組成。VT2開通時,電容C2上的負電壓(-384V)通過電感「形成輸出電壓的負半周,電感「中電流線性上升,VT2由開通轉為截止后,電感的續流作用使二極管VD2通導,其電流方向
上是給電容C1,充電。在電路中,輸出電容C是容量不大的交流濾波電容器,設置它的主要目的是與電感「一起濾除逆變器15肝忙開關脈動電壓和千擾信號,使輸出電壓為平滑的工弦波。 <<
與廣大電子愛好者更好的互動交流,容源電子網已開通電子論壇,歡迎來到電子論壇與同行們分享、學習經驗。》
溫馨提示:將鼠標指針?lè)旁趫D片上,滾動鼠標可以動態改變圖片大小,方便分析電路圖。整合">整合" border=0 src="/include/editor/UploadFile/201414133823711.jpg">
由圖2-41的工作過程和輸出電壓波形可知:
當開關管的控制波形按正弦規律變化(SPWM)時,輸出電壓肯定是正弦波;
改變開關管VT1,、VT2的開關占空比,調節輸出電壓的高低,例如,正半周時若加長VT,通導的時間(W乃續流時間縮短),則輸出電壓升高,反之,若縮短VT,通導時間(VT1續流時間加長),則輸出電壓降低;負半周時若加長VT2的通導時間()刀,續流時間縮短),則輸出電壓升高,反之,則輸出電壓降低; <<
與廣大電子愛好者更好的互動交流,容源電子網已開通電子論壇,歡迎來到電子論壇與同行們分享、學習經驗。》
正半周時,VT•高頻通斷工作,電容C,放電,DV1續流,C2充電,負半周時,VT2高頻通斷工作,電容C2放電,WD,續流,C,充電。兩個電容不管是充電還是放電,持續時間都是5OHz的半周,即lOms,電容C,和C2都應取得足夠大,盡量減小直流母線的5OHz紋波; <<
與廣大電子愛好者更好的互動交流,容源電子網已開通電子論壇,歡迎來到電子論壇與同行們分享、學習經驗。》
當輸入電壓比輸出額定電壓高時,主逆變器處于逆變,直流母線電壓隨著輸出功率過程而下降,Delta逆變器在感知直流母線電壓下降后,將從主電路吸收功率(對主電路形成負補償)給直流母線升壓,以維持該電壓(
上是電池電壓)穩定不變;也
說,主逆變器逆變
時直流母線的電流由Delta變換器向主逆變器輸送,并不
電池釋放
吸收功率。Delta變換器向主逆變器傳送的電流是它在對主電路做負電壓補償時由主電路以功率的形式吸收來的。 <<
與廣大電子愛好者更好的互動交流,容源電子網已開通電子論壇,歡迎來到電子論壇與同行們分享、學習經驗。》
2、整流
圖2-42是主逆變器的整流
等效電路及工作過程。
可等效為兩個升壓開關電路(Boost),輸出電壓正半周時,升壓開關電路由開關管VT2、續流二極管WD,和電感組成。當VT2導通時,輸出電壓通過電感使電容C1(-384V)放電,電感儲能,電感中電流線性上升,當VT2由導通轉為截止后,
電感的續流作用,感應電壓使WD,導通,續流電流向電容C,充電,完成整流功能;當輸出電壓負半周時,升壓開關電路由開關管VT,、續流二極管W乃和電感組成,VT,導通時,輸出電壓通過電感使電容C,(+384V)放電,
電感儲能。 <<
與廣大電子愛好者更好的互動交流,容源電子網已開通電子論壇,歡迎來到電子論壇與同行們分享、學習經驗。》
特別要指出的是,頻率同步電路的效果絲毫不會影響輸出電壓此與輸入電壓邱同頻同相,在DeIta變換叨裕中,輸出電壓與輸入電壓根本不存在頻差及相差司題。控制電路設置頻率同步功能僅僅是
使兩個變換器工作在最佳
,并使對輸入電壓和負載電流諧波的補償功能有比較理想的效果。 <<
