5V轉12V升壓電路圖

時間:2012-09-03 21:43:05來源:原創 作者:admin 點擊:

5V轉12V升壓電路圖   <<容源電子網論壇正式上線,為朋友們建立一個友好互動交流平臺,歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

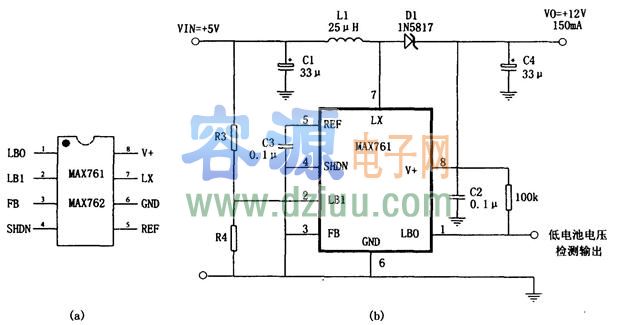

如圖為由高效、低功耗升壓直流變換器MAX761和幾只外圍元件構成的 5V→ 12V升壓電源。其特點是:變換效率為86%;   <<容源電子網論壇正式上線,為朋友們建立一個友好互動交流平臺,歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。


靜態電流為110μA;具有低電池電壓檢測功能,圖中R3、R4是電池電壓檢測分壓電阻,可按經驗公式:R4=R3(VTPIP/1.5-1)來計算,VTPIP為檢測觸發電壓。   <<容源電子網論壇正式上線,為朋友們建立一個友好互動交流平臺,歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。


溫馨提示:將鼠標指針放在圖片上,滾動鼠標可以動態改變圖片大小,方便分析電路圖。5V轉12V升壓電路圖   <<容源電子網論壇正式上線,為朋友們建立一個友好互動交流平臺,歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
