制作中關鍵元件選用時應注意：反饋變壓器B1選用錳鋅高導磁量的10 mm×6 mm×5 mm磁環，B1的繞組N1、N3用直徑為0．41 mm的漆包線雙繞并行穿繞10匝，N2用直徑為0．55 mm的漆包線繞3匝。   <<版權聲明：本文由容源電子網（www.ytjinfuren.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

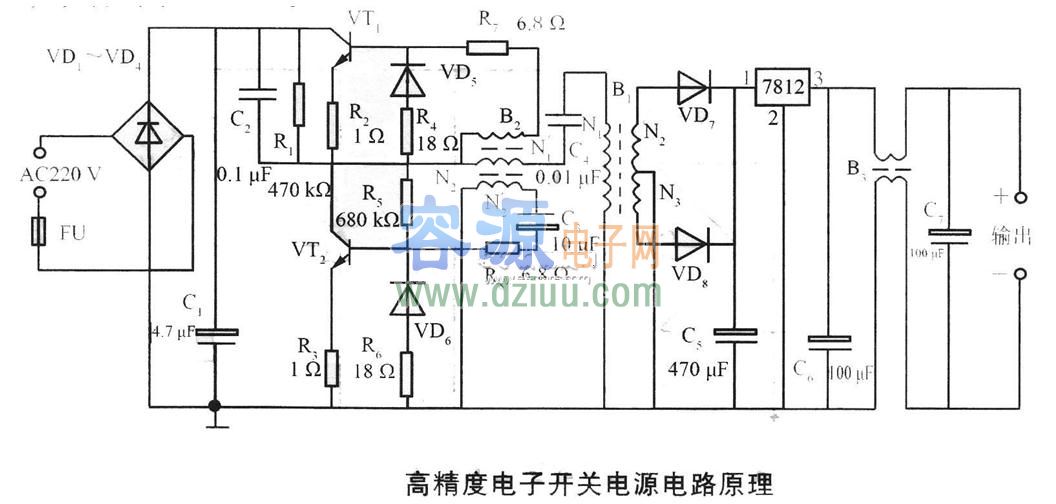

       變壓器B2用EE19磁芯，初級用直徑為0．19 mm的漆包線繞110匝，次級用直徑為0．31 mm的漆包線繞16匝，為中心抽頭。B3為高頻扼流圈，可減小輻射干擾，用直徑為0．55 mm的漆包線各繞10匝。高精度電子開關電源電路:   <<版權聲明：本文由容源電子網（www.ytjinfuren.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<版權聲明：本文由容源電子網（www.ytjinfuren.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
