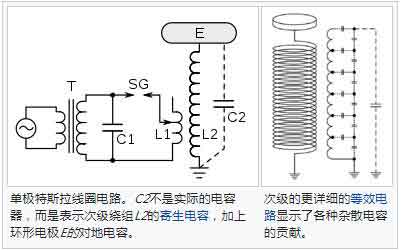

振蕩磁場的初級線圈的感應在次級繞組的振蕩電流（L2），由感應的法拉第定律。在多個周期中，初級電路中的能量被傳遞到次級。調諧電路中的總能量限于最初存儲在電容器C1中的能量，因此次級中的振蕩電壓幅度增加（“振鈴”），初級中的振蕩減小到零（“振鈴”）。雖然次級線圈的末端是開路的，但由于電容（C2），寄生電容的總和，它也可以作為調諧電路。在線圈的匝數加上環形電極E的電容之間。電流在其兩端之間快速地來回流過次級線圈。由于電容小，出現在輸出端子上的次級線圈上的振蕩電壓遠大于初級電壓。
次級電流產生的磁場在初級線圈中感應出電壓，并且在多個額外的周期內，能量被傳遞回初級線圈。該過程重復進行，能量在初級和次級調諧電路之間快速地來回切換。由于作為火花隙中的熱量和線圈的電阻消散的能量，初級和次級中的振蕩電流逐漸消失（“振鈴”）。
當通過火花隙的電流不再足以使間隙中的空氣保持電離時，火花停止（“熄滅”），終止初級電路中的電流。次級中的振蕩電流可以持續一段時間。
來自電源變壓器的電流再次開始對電容器C1充電，并且循環重復。特斯拉線圈原理；
整個循環非常迅速地發生，振蕩在大約一毫秒的時間內消失。穿過火花隙的每個火花在線圈的輸出端產生一個阻尼正弦高壓脈沖。每個脈沖在下一個火花發生之前消失，因此線圈產生一串阻尼波，而不是連續的正弦電壓。[18]供電變壓器為電容器充電的高壓是50或60 Hz 正弦波。根據火花隙的設定方式，通常在電源電流的每個半周期的峰值處出現一個或兩個火花，因此每秒有超過一百個火花。因此，火花隙處的火花看起來是連續的，來自線圈頂部的高壓拖纜也是如此。

電源變壓器（T）次級繞組連接在初級調諧電路上。看起來變壓器可能是RF電流的泄漏路徑，從而抑制振蕩。然而，它的大電感使其在諧振頻率下具有非常高的阻抗，因此它充當振蕩電流的開路。如果電源變壓器的漏感不足，則在其次級引線中放置射頻扼流圈以阻斷RF電流。

特斯拉線圈振蕩頻率

為了產生最大輸出電壓，調節初級和次級調諧電路以使它們彼此諧振。^]初級和次級電路的諧振頻率，由每個電路中的電感和電容決定

通常次級是不可調節的，因此初級電路通常通過初級線圈L ₁上的可移動抽頭進行調諧，直到它以與次級線圈相同的頻率諧振。

因此，初級和次級之間的共振條件是

對電路的更詳細分析表明發生了諧振，并且當初級和次級的諧振頻率略有不同時產生最高電壓。[28] [29] 因此，更精確的共振條件是
