長期以來，寬帶隙氮化鎵硅（GaN-on-Si）晶體管現已上市。他們被吹捧為取代硅基MOSFET，這對于許多高性能電源設計而言效率低下。最近，市場上出現了幾家基于GaN-on-Si的HEMT和FET的供應商，其中包括高效電源轉換（EPC）。在過去的四年中，該公司一直在擴展其商用增強型（常關）GaN FET或eGaN FET系列。今天，低壓eGaN FET系列中大約有11個成員，超高頻線中大約有8個成員。

這些高性能，寬帶隙晶體管被推薦用于各種高頻高效率，高密度DC/DC轉換器和其他針對新興應用的電源，如無線功率傳輸，包絡跟蹤，RF傳輸，太陽能微型逆變器，LiDAR，遙感和D類音頻放大器。為了幫助設計人員了解硅功率MOSFET和eGaN FET之間的細微差別，從而加快其在即將推出的電源解決方案中的應用，該公司已經為其eGaN FET創建了許多應用筆記，白皮書和視頻系列。

什么是此外，為了加快eGAN FET對從硅MOSFET到eGaN FET的電源設計的評估，EPC在過去幾年中發布了幾個開發板。最新的介紹，包括EPC9022到EPC9030，提供半橋拓?fù)浣Y(jié)構和板載柵極驅動器。它們旨在簡化公司EPC8000系列超高頻，高性能eGaN FET的成員評估。目前，EPC8000系列中有8個成員，每個部分都有相應的開發板，如表1所示。

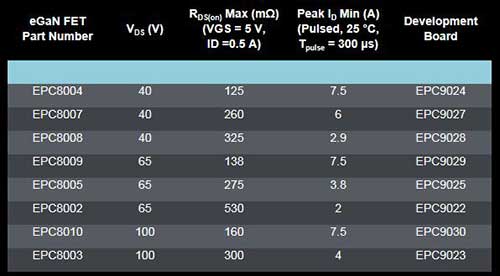

表1：帶有相應開發板的EPC8000系列（由EPC提供。）這些開發板尺寸為2英寸x 1.5英寸，包含兩個半橋配置的eGaN FET，帶有板載Texas Instruments柵極驅動器LM5113電源和旁路電容（圖1）。此外，為了簡化評估，它包含所有關鍵組件，并采用適當?shù)牟季忠詫?shí)現最佳的高頻開關性能。此外，該電路板設計用于提供各種探頭點，以便于簡單的波形測量和效率計算（圖2）。

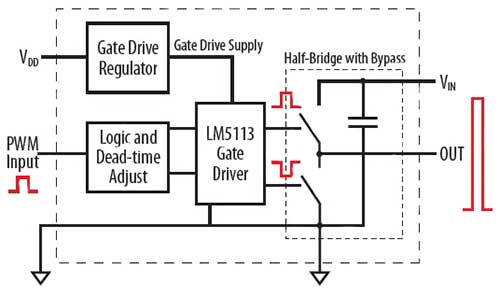

圖1：EPC的eGaN FET開發板的框圖。

圖2：為了便于簡單的波形測量和效率計算，開發板提供了各種探測點。例如，EPC9022在一半中使用兩個65 V EPC8002 eGaN FET采用LM5113作為柵極驅動器的橋接拓?fù)浣Y(jié)構。最小開關頻率為500 kHz。表1顯示eGaN FET的額定漏源擊穿電壓為65 V，RDS（on）為530mΩ，連續漏極電流（ID）為25 A，環境溫度為25°C。使用該電路板，用戶可以測量EPC8002的主要區別特征，包括給定導通電阻RDS（on），品質因數（FOM），開關頻率和相關損耗，輸出電容和封裝電感的柵極電荷QG。產品數據表顯示，對于給定的導通電阻，eGaN FET的柵極電荷遠低于前沿硅MOSFET。事實上，根據EPC，對于給定的擊穿電壓，它可能是最接近的硅MOSFET的五分之一到二十分之一。

同樣，內部測試顯示FOM，即RDS（on）x QG，與同類硅MOSFET相比，eGaN晶體管的電壓顯著降低，使設計人員能夠在非常高的頻率下硬切換這些FET，同時保持極低的開關損耗。

較小的輸出電容是eGaN FET提供的另一個優勢。根據供應商的解釋，相同導通電阻的輸出電容可以是類似MOSFET的三分之一到一半。換句話說，它使用一半的電容來傳輸相同的能量，使您的設計在物理上更小，以獲得更高的功率密度。

eGaN FET提供的另一個顯著特點是封裝電感。 EPC的eGaN器件采用帶焊條的鈍化模具形式。它采用源極和漏極端子的交叉數字，以最小化連接電阻和寄生電感。結果，封裝電感從2.9nH降低到0.4nH，從而進一步降低了開關損耗，從而提高了效率。此外，它還可以最大限度地減少過沖和振鈴。實際上，電路板布局旨在確保寄生高頻環路電感最小，因?yàn)榈碗姼懈哳l環路可降低高峰值電壓和振鈴（圖3）。制造商指出，降低振鈴的設計簡化了EMI設計。

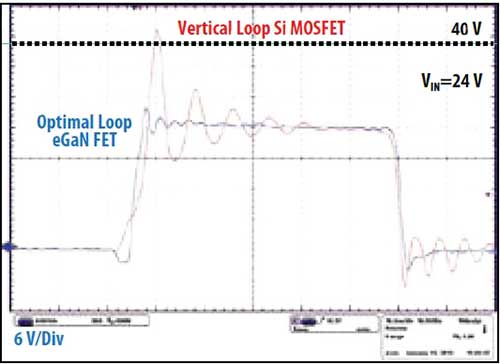

圖3：正確的電路板布局確保寄生高頻環路電感最小，從而降低峰值電壓并降低輸出振鈴。

使用這些電路板可以輕松構建多個電路，例如高降壓比DC/DC轉換器，負載點（POL）穩壓器，D類音頻放大器以及硬開關和高頻電路并且可以衡量績效。實際上，為了簡化在功能齊全的工作示例中評估這些器件的過程，EPC還準備了EPC9101演示板，這是一個1 MHz降壓轉換器，具有1.2 VDC輸出，最大輸出電流為20 A，輸入電壓為8至24 VDC電壓范圍。該演示板采用40 V EPC2014和EPC2015 eGaN FET，包括eGaN FET專用柵極驅動器LM5113和DC/DC控制器LTC3833。在該電路中，40 V EPC2014的額定最大RDS（on）為16mΩ，在25°C環境溫度下連續漏極電流為10 A.同樣，40 V EPC2015的最大RDS（on）為4mΩ，在25°C環境溫度下連續漏極電流為33 A.雖然EPC9101演示板（圖4）并非用作參考設計，但它顯示了使用eGaN FET和eGaN柵極驅動器可以實現的性能。

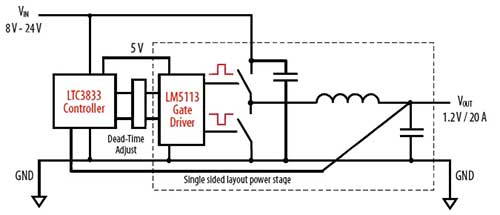

圖4 ：EPC9101是一款3英寸方形演示板，包含一個基于40 V eGaN FET EPC2014和EPC2015的全閉環1 MHz降壓轉換器。

根據演示板的快速入門指南，EPC9101是3英寸 - 方板，包含一個全閉環1 MHz降壓轉換器。功率級采用單面設計，包含在20 x 11 mm范圍內，包括驅動器，eGaN FET，總線電容和輸出電感。該指南還提供了各種探針點，以便于簡單的波形測量和效率計算。由EPC工程師測量的該電路的典型效率性能如圖5所示。

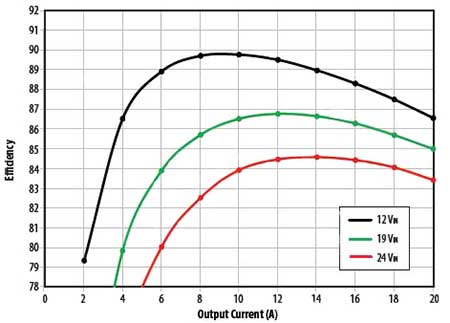

圖5：EPC9101演示板1的測量效率性能，包括控制器和LDO損耗MHz降壓轉換器。降壓轉換器使用40 V eGaN FET EPC2014和EPC2015。

為了進行正確和準確的測量，EPC建議嚴格遵循演示板快速入門指南中提供的說明。
