高性價比掉電保護電路設計
對 于 各 類 M CU （ 微 控 制 器 ） 來 說 ， 電 源 不 僅 用 來 供 電，也是其基準源精度的保證。掉電之后，MCU會停止工 作、時鐘停止、RAM（隨機存取存儲器）數據丟失等不良

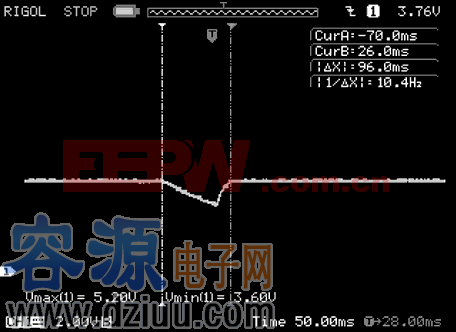

圖3 V12短路時V05的波形

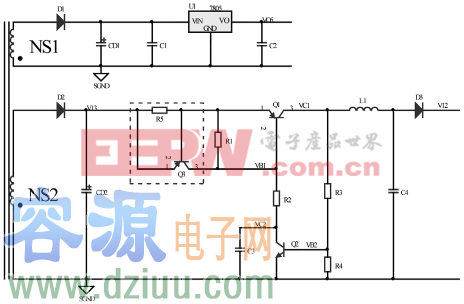

圖4 增加加速充電電路后的混合電源方案

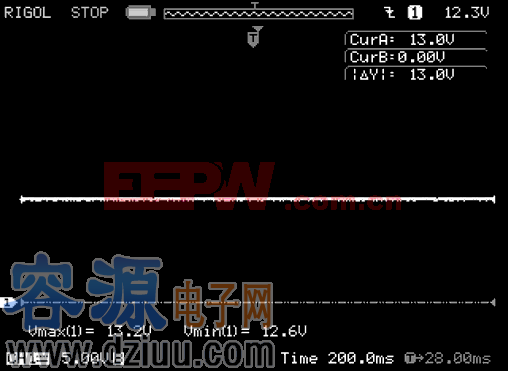

圖5 加入快速充電電路后，V12短路 時V13的波形

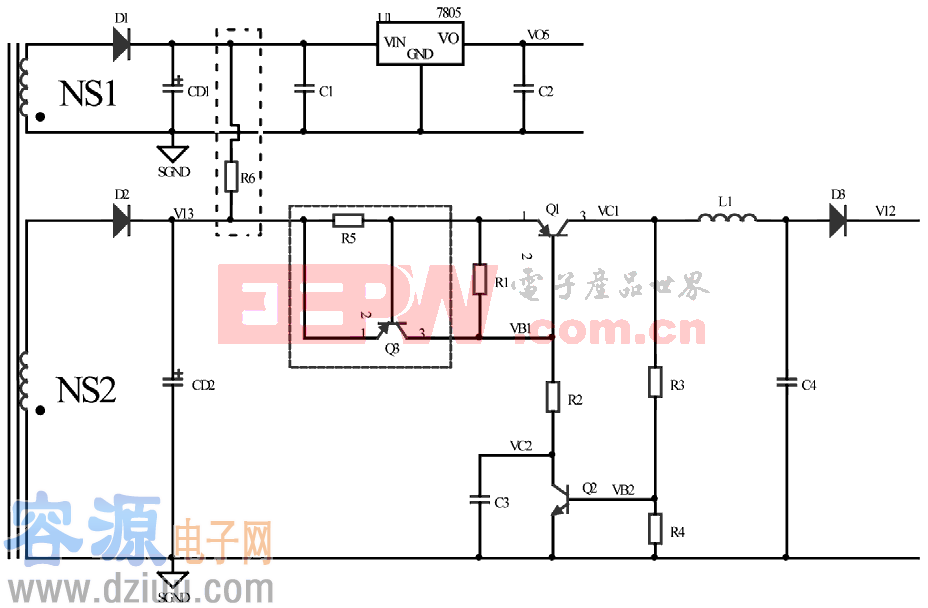

圖6 增加臨時供電電路后的混合電源方案
圖7 加入臨時供電電路后，V12短路時 V05的波形

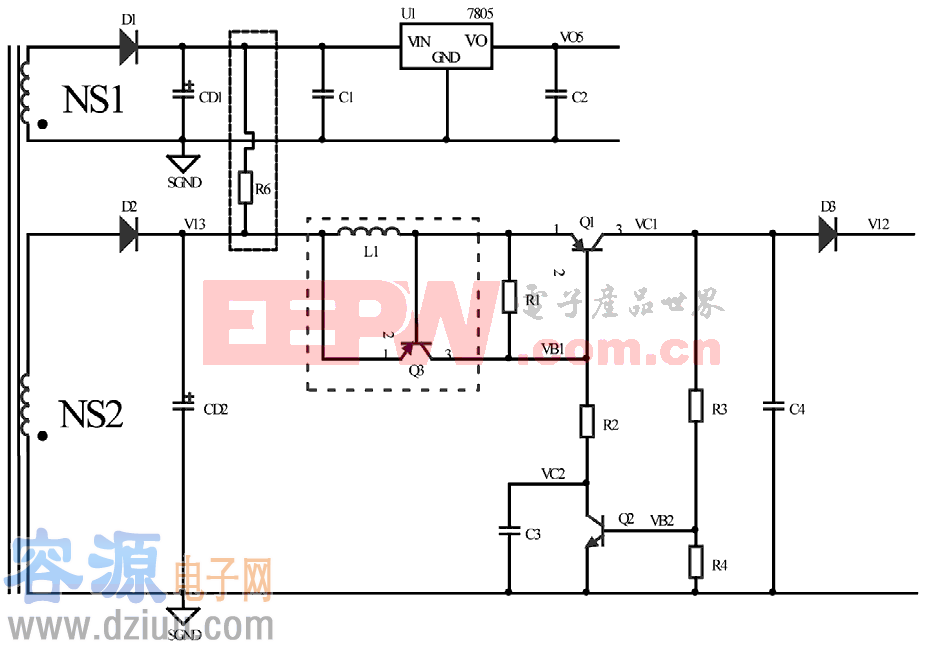

圖8 改進加速充電電路后的最終混合電源方案
V13沒有掉電。為此，在電路中增加快速充電電路，如圖4中虛線框所示。 經測試，V12短路時，V13不再掉電，如圖5所示。 由圖5可知，V13的掉電問題得到了解決。然而，V05的掉電問題仍未解決。由圖3可知，V05從掉電到恢復正常電壓時間達96ms，
若 這 段 時 間 內 有 一 臨 時 的 穩 定 可 靠 的 電 源 給 三 端 穩 壓 器U1(7805)供電，則V05應
該就不會掉電了。 待U1 的 輸 入 端 電 壓 恢 復 正 常 后 再 切 斷 或 鉗 位 此 臨 時 電 源 即 可 。 為 此 ， 增 加 臨時供電電路，如圖6中 虛線框所示。
經 測 試 ， V 1 2 短 路 時，V05不再掉電，如圖7所示。由 圖 7 可 知 ， V 0 5的掉電問題也得到了解 決。進一步研究掉電保 護電路后， 發現還有可 以改進之處。電阻R5的阻值為2歐姆，電感L1的ESR(等效串聯電阻)為1.7歐姆。L1 作為濾波電感，串聯在母線的其它地方應該也是可以的， 這樣的話，如果將L1放在R5處，則L1仍然起濾波作用，且 其等效串聯電阻應該起到電阻R5的作用，如圖8中虛線框所容－源－電－子－網－為你提供技術支持
