在數字系統中，使各部分在時間上協調動作，有一個統一的時間基準。用來產生時間基準信號的電路稱為時基電路。555集成定時器其中的一種。它是一種由模擬電路與數字電路組合而成的多功能的中規模集成組件，只要配少量的外部器件，便可很方便的組成觸發器、振蕩器等多種功能電路。其獲得迅速發展和廣泛應用。《版權聲明：本文由www.ytjinfuren.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

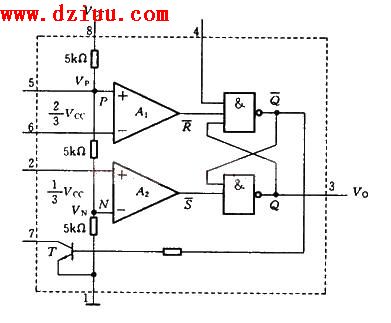

555集成定時器的工作原理如下：如圖為其內部電路結構圖。整個電路分壓器，比較器，基本RS觸發器和放電開關四個部分。《版權聲明：本文由www.ytjinfuren.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

（1）分壓器 由三個5kΩ的電阻串聯組成分壓器，其上端接電源VCC（8端），下端接地（1端），為兩個比較器A1、A2提供基準電平。使比較器A1的“+”端接基準電平2VCC/3（5端），比較器A2的“-”端接VCC/3。在控制端（5端）外加控制電壓。可以改變兩個比較器的基準電平。不用外加控制電壓時，0.01μF的電容使5端交流接地，以旁路高頻干擾。《版權聲明：本文由www.ytjinfuren.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

《版權聲明：本文由www.ytjinfuren.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

《版權聲明：本文由www.ytjinfuren.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

（2）比較器A1、A7是兩個比較器。其“+”端是同相輸人端，“-”端是反相輸入端。比較器的靈敏度很高，當同相輸入端電平略大于反相端時，其輸出端為高電平；反之，當同相輸入端電平略小于反相輸人端電平時，其輸出端為低電平。，當高電平觸發端（6端）的觸發電平大于2VCC/3時，比較器A1的輸出為低電平；反之輸出為高電平。當?shù)碗娖接|發端（2端）的觸發電平略小于VCC/3時，比較器A2的輸出為低電平；反之，輸出為高電平。《版權聲明：本文由www.ytjinfuren.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

（3）基本RS觸發器 比較器A1和A2的輸出端基本RS觸發器的輸入端RD和SD.，基本RS觸發器的（3端的）受6端和2端的輸入電平控制。圖中的4端是低電平復位端。在4端施加低電平時，可以強制復位，使Q=0.平時，將4端接電源VCC的正極。《版權聲明：本文由www.ytjinfuren.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

（4）放電開關圖中晶體管VT構成放電開關，使用時將其集電極接正電源，基極接基本RS觸發器的Q端。當Q=0時，VT截止；當Q=1時，VT飽合導通。可見晶體管VT放電開關，其通斷由觸發器的決定。《版權聲明：本文由www.ytjinfuren.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
