基于555芯片構成多諧振蕩器電路
基于555芯片構成多諧振蕩器電路
多諧振蕩器：
深度正反饋，通過阻容耦合使兩個電子器件交替導通與截止，從而自激產生方波輸出的振蕩器。常用作方波發生器。多諧振蕩器是一種能產生矩形波的自激振蕩器，也稱矩形波發生器。“多諧”指矩形波中除了基波成分外，還含有豐富的高次諧波成分。多諧振蕩器沒有穩態，只有兩個暫穩態。在工作時，電路的
在這兩個暫穩態
自動地交替變換，由此產生矩形波脈沖信號，常用作脈沖信號源及時序電路中的時鐘信號。《版權聲明：本文由www.ytjinfuren.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

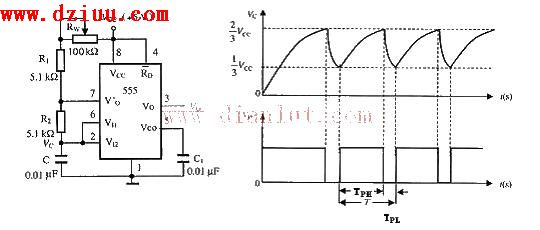

多諧振蕩器的電路圖和波形圖如圖6-4
。電源接通后，Vcc通過電阻R1、R2向電容C充電。當電容上電vC=2/3Vcc時，閥值輸入端⑥受到觸發，比較器C1翻轉，輸出電壓Vo=0，
放電管T導通，電容C通過R2放電；當電容上電壓Vc=1/3Vcc，比較器C2工作，輸出電壓Vo變為高電平。C放電終止、又重新開始充電，周而復始，形成振蕩。《版權聲明：本文由www.ytjinfuren.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
由分析可知：
a）電路的振蕩周期T、占空系數D，僅與外接元件R1、R2和C有關，不受電源電壓變化的影響。
b）改變R1、R2，
改變占空系數，其值可在較大范圍內調節。
c）改變C的值，可單獨改變周期，而不影響占空系數。
，復位端④也可輸入1個控制信號。復位端④為低電平時，電路停振。《版權聲明：本文由www.ytjinfuren.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
《版權聲明：本文由www.ytjinfuren.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
本文地址：http://www.ytjinfuren.com/dz/21/2011827204704.shtml
