AD6655是一款混合信號中頻接收器,內置雙通道、14位、80 MSPS/105 MSPS/125 MSPS/150 MSPS ADC和一個寬帶數字下 變頻 器(DDC)。旨在為低成本、小尺寸、多功能通信應用提供 方案 。 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
這款雙通道ADC內核采用多級、差分流水 線架 構,并集成了輸出糾錯邏輯。每個ADC均具有寬帶寬、差分采樣保持模擬輸入 放大器 ,支持用戶可選的各種輸入范圍。集成基準電壓源可簡化設計。占空比穩定器來補償ADC時鐘占空比的波動,使 轉換器 保持出色的性能。 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
ADC數據輸出端在內部直接與 接收機 的數字下 變頻器 (DDC)相連,以便簡化布局并減小互連寄生效應。數字接收機擁有兩個通道,具有靈活的能力。各接收通道均具有四個級聯信號
級:32位 頻率轉換器 (數控 振蕩器 ,NCO)、半帶抽取 濾波器 、定點FIR濾波器以及 fADC/8 固定頻率NCO。 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
除接收機DDC外,AD6655還具有多種功能,可簡化系統接收機中的自動增益控制(AGC)功能。快速檢測特性可以通過輸出四位輸入電平信息實現快速超量程檢測,并且延遲很短。 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
此外,ADC的4個快速檢測位,可編程閾值 檢測器 可以監控傳入信號的功率,且延遲很短。
輸入信號電平超過可編程閾值,粗調閾值上限 指示器 就會變?yōu)楦唠娖健?img src="/image/wz/youyu.jpg" />此閾值指示器的延遲很短,
用戶可以迅速調低系統增益,從而避免發生超量程
。 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
第二個與AGC相關的功能是信號.。該模塊允許用戶監控傳入信號的復合幅度,這有助于設置增益以優化系統整體的動態范圍。 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
數字完成后,數據可以直接路由至兩個外部14位輸出端口,這些輸出可以設置為1.8 V至3.3 V CMOS或1.8 V LVDS 。CMOS數據也可以僅使用端口A,通過交錯式配置,以雙倍數據速率輸出。 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
AD6655采用64引腳LFCSP封裝,額定溫度范圍為?40°C至+85°C工業溫度范圍。 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
特性: <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
●信噪比(SNR):74.5 dBc(75.5 dBFS,32.7 MHz帶寬、70 MHz、150 MSPS) <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
●無雜散動態范圍(SFDR):80 dBc(至70 MHz、150 MSPS) <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
●1.8 V 模擬 電源 供電 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
●集成雙通道ADC <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
●采樣速率最高達150 MSPS <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
●中頻采樣頻率達450 MHz <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
●ADC內部基準電壓源 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
●集成ADC采樣保持輸入 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
●靈活的模擬輸入范圍:1 V峰峰值至2 V峰峰值 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
●ADC 時鐘占空比穩定器 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
●通道隔離/串?dāng)_:95 dB <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
●1.8 V至3.3 V CMOS輸出電源或1.8 V LVDS輸出電源 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
●1至8整數輸入時鐘 分頻器 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
●集成寬帶數字下變頻器(DDC) <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
- 32位、復信號、數控振蕩器(NCO) <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
- 抽取半帶濾波器和FIR濾波器 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
- 支持實信號與復信號輸出模式 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
●快速上升/閾值檢測位 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
●復合信號. <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
●節能的省電模式 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》

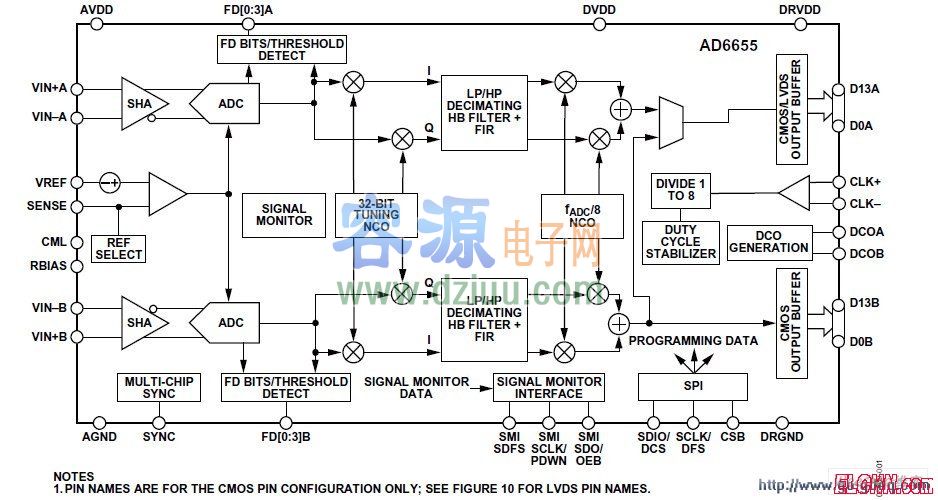

AD6655功能框圖: <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
<<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
<<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
產品聚焦: <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
●集成雙通道、14位、150 MSPS ADC。 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
●集成寬帶抽取濾波器和32位復信號NCO。 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
●快速超量程檢測和帶串行輸出的信號.。 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
●取得專利的差分輸入在最高450 MHz的輸入頻率下仍保持出色的信噪比(SNR)性能。 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
●靈活的輸出模式,獨立CMOS、交錯式CMOS、IQ模式CMOS和交錯式LVDS。 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
●SYNC輸入可以使多個器件同步。 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
●3位SPI端口用于寄存器編程和寄存器回讀。 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
應用 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
●通信 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
●無線電系統的多樣性 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
●多通道數字接收機 (3G) <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
●TD-S CDMA , WiMax, WCDMA , CDMA2000, GSM , EDGE , LTE <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
●I/Q 解調系統 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
●智能 天線 系統 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
●通用軟件無線電 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
●寬帶數據應用 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
