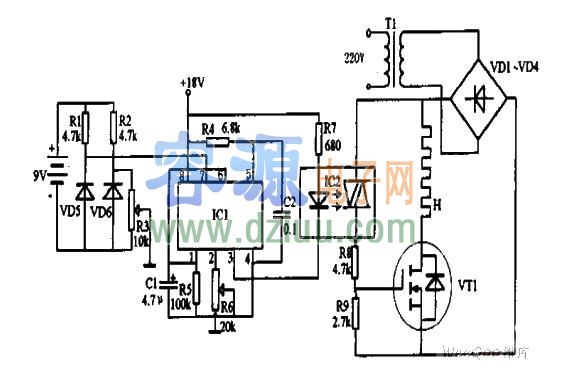

如圖為正比溫度控制器電路圖

IC1為電壓/頻率轉換器選用LM331型。IC2為光耦合雙向晶閘管選用3031型。場效應管VT1選用MTP12N05型。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

二極管VD1~VD4選用IN4001。二極管VD5選用LM336型。VD6選用LM335。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
