漏電保護器原理圖

　　漏電保護器內部裝有零序互感器，隨時監測火線與零線的電流，正常情況下，電流從火線流到零線，兩根電線的電流應該是相等的，在零序互感器上感應出的磁場大小相同方向相反，相互抵消。漏電時，一部分電流流入大地，導致火線的電流大于零線，零序互感器內的磁場不再平衡，其次級繞組便感應出電壓，觸發內部的晶閘管，晶閘管導通后接通電磁脫扣器電源，使脫扣器立即自動跳閘關閉電源。漏電保護器能夠防止觸電的原因就在于此，因?yàn)槁╇姾螅�它能夠�?.1秒內斷開電源，因此可以保證安全。

　　限于我們現有的物理知識，要詳細、準確地理解漏電保護器的工作原理，目前還有一定的困難，但粗略地、大概地了解它的工作情況，以使我們能知道它銘牌上所標技術指標的含義還是可能的．

　　如圖1，虛線框所包圍的是漏電保護器的主體部分，它包括主開關、互感器、脫扣器三部分．在正常工作時，火線、用電器和零線構成一個閉合電路．可以想象：火線中的電流和零線中的電流是大小相等、方向相反的，火線和零線對互感器所產生的效果完全抵消，互感器中沒有電流流過，脫扣器接在互感器上的線圈“感覺”什么事情都沒有發生，脫扣器不動作，開關保持接通狀態．

　　漏電保護器自上世紀60年代以來，大大減少了人身觸電和電器設備的漏電事故．漏電保護器不僅用在工業生產中，在日常生活中的應用也越來越廣泛．那么，漏電保護器究竟是怎樣工作的呢？有了漏電保護器以后是否就可以杜絕人身觸電事故呢？

　　漏電保護器內部裝有零序互感器，隨時監測火線與零線的電流，正常情況下，電流從火線流到零線，兩根電線的電流應該是相等的，在零序互感器上感應出的磁場大小相同方向相反，相互抵消。漏電時，一部分電流流入大地，導致火線的電流大于零線，零序互感器內的磁場不再平衡，其次級繞組便感應出電壓，觸發內部的晶閘管，晶閘管導通后接通電磁脫扣器電源，使脫扣器立即自動跳閘關閉電源。漏電保護器能夠防止觸電的原因就在于此，因?yàn)槁╇姾螅�它能夠�?.1秒內斷開電源，因此可以保證安全。

　　限于我們現有的物理知識，要詳細、準確地理解漏電保護器的工作原理，目前還有一定的困難，但粗略地、大概地了解它的工作情況，以使我們能知道它銘牌上所標技術指標的含義還是可能的．

　　如圖1，虛線框所包圍的是漏電保護器的主體部分，它包括主開關、互感器、脫扣器三部分．在正常工作時，火線、用電器和零線構成一個閉合電路．可以想象：火線中的電流和零線中的電流是大小相等、方向相反的，火線和零線對互感器所產生的效果完全抵消，互感器中沒有電流流過，脫扣器接在互感器上的線圈“感覺”什么事情都沒有發生，脫扣器不動作，開關保持接通狀態．

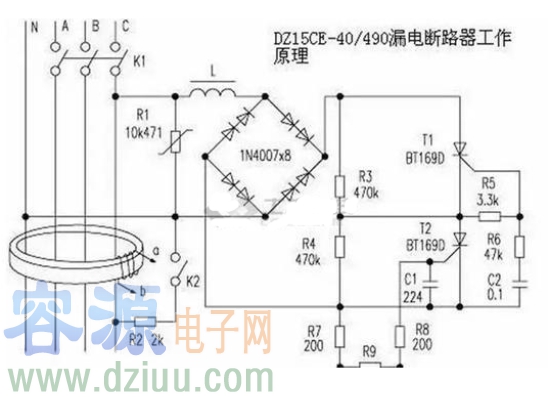

漏電保護器電路原理圖介紹

圖中L為電磁鐵線圈，漏電時可驅動閘刀開關K1斷開，每個橋臂用兩只1N4007串聯可提高耐壓。R3、R4阻值很大，所以K1合上時，流經L的電流很小，不足以造成K1斷開。R3、R4為可控硅T1、T2的均壓電阻，可以降低對可控硅的耐壓要求。K2為試驗按鈕，起模擬漏電的作用。按壓試驗按鈕K2，K2接通，相當于外線火線對地有漏電，這樣，穿過磁環的三相電源線和零線的電流的矢量和不為零，磁環上的檢測線圈的a、b兩端就有感應電壓輸出，此電壓立即觸發T2導通。由于C2預先有一定電壓，T2導通后，C2便經R6、R5、T2放電，使R5上產生電壓觸發T1導通。T1、T2導通后，流經L的電流增大，使電磁鐵動作，驅動開關K1斷開，試驗按鈕的作用是隨時可檢查本裝置功能是否完好。用電設備漏電引起電磁鐵動作的原理與此相同。R1為壓敏電阻，起過壓保護作用。
