　教你如何看懂電路圖

　剛剛?cè)腴T的電源新手最苦惱的恐怕就是電路圖的閱讀了。一張電路圖少則幾十多則上百的器件，很多人閱讀起來都十分困難，那么有沒有一些經驗和要點來讓人們能夠進行快速的電路圖閱讀并理解其中的內容呢?本文就將對電源電路圖的讀圖要點進行介紹，并舉例。
　　電源電路是電子電路中比較簡單然而卻是應用最廣的電路。拿到一張電源電路圖時，應該按照下面的一些步驟來進行閱讀和理解。
　　①先按“整流—濾波—穩壓”的次序把整個電源電路分解開來，逐級細細分析。
　　②逐級分析時要分清主電路和輔助電路、主要元件和次要元件，弄清它們的作用和參數要求等。例如開關穩壓電源中，電感電容和續流二極管就是它的關鍵元件。
　　③因?yàn)榫w管有NPN和PNP型兩類，某些集成電路要求雙電源供電，所以一個電源電路往往包括有不同極性不同電壓值和好幾組輸出。讀圖時必須分清各組輸出電壓的數值和極性。在組裝和維修時也要仔細分清晶體管和電解電容的極性，防止出錯。
　　④熟悉某些習慣畫法和簡化畫法。
　　⑤最后把整個電源電路從前到后全面綜合貫通起來。這張電源電路圖也就讀懂了。
　　實例
　　

　　圖1 電熱毯電路

　　圖1是一個電熱毯電路。開關在“1”的位置是低溫檔。220伏市電經二極管后接到電熱毯，因?yàn)槭前氩ㄕ鳎姛崽簝啥怂拥氖羌s100伏的脈動直流電，發熱不高，所以是保溫或低溫狀態。開關扳到“2”的位置，220伏市電直接接到電熱毯上，所以是高溫檔。
　

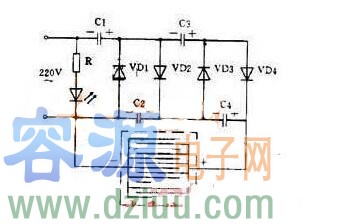

　　圖2 高壓電的滅蚊蠅器電路

　　圖2是利用倍壓整流原理得到小電流直流高壓電的滅蚊蠅器。220伏交流經過四倍壓整流后輸出電壓可達1100伏，把這個直流高壓加到平行的金屬絲網上。網下放誘餌，當蒼蠅停在網上時造成短路，電容器上的高壓通過蒼蠅身體放電把蠅擊斃。蒼蠅尸體落下后，電容器又被充電，電網又恢復高壓。這個高壓電網電流很小，因此對人無害。
　　由于昆蟲夜間有趨光性，因此如在這電網后面放一個3瓦熒光燈或小型黑光燈，就可以誘殺蚊蟲和有害昆蟲。
　

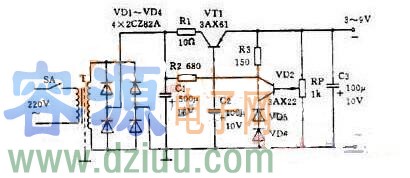

　　圖3 實用的穩壓電源

　　圖3是一個實用的穩壓電源。輸出電壓3～9伏可調，輸出電流最大100毫安。這個電路就是串聯型穩壓電源電路。要注意的是：
　　①整流橋的畫法和圖2(c)不同，實際上它就是橋式整流電路。
　　②這個電路使用PNP型鍺管，所以輸出是負電壓，正極接地。
　　③用兩個普通二極管代替穩壓管。任何二極管的正向壓降都是基本不變的，因此可用二極管代替穩壓管。2AP型二極管的正向壓降約是0.3伏，2CP型約是0.7伏，2CZ型約是1伏。圖中用了兩個2CZ二極管作基準電壓。
　　④取樣電阻是一個電位器，所以輸出電壓是可調的。
　　能夠把微弱的信號放大的電路叫做放大電路或放大器。例如助聽器里的關鍵部件就是一個放大器。
　　可以看到，想要毫無障礙的閱讀電路圖并快速理解其中的內容，是需要一定的方式方法的。首先需要按照“整流、濾波、穩壓”的順序來進行大致的梳理，而后再進行各部分的細分，最終將整張圖的內容進行串聯。在最后，本文利用生活中幾個常見的電路圖進行舉例來幫助大家進行理解。

容－源－電－子－網－為你提供技術支持
