TDA2030功放電路圖

TDA2030功放電路圖：在功放電路中，常常會看到TDA2030功放集成電路，此功放集成電路體積小、失真小、外圍元器件少、寬電壓工作（±6V到±22V正常工作）、及輸出功率大等特點，而且內部還有保護電路（短路保護、熱保護、地線偶然開路、電源極性反接（Vmax=12V）以及負載泄放電壓反沖等），被很多大公司生產，如意大利SGS公司、美國RCA公司、日本日立公司、NEC公司都有相同型號產品，可以互換使用。TDA2030必須加裝散熱器才能穩定工作，裝配時散熱片與之間需要絕緣，引線長度應盡可能短，焊接溫度不得超過260℃，12秒。下面提供TDA2030功放電路圖詳細內容。

　　最簡單2030功放電路圖，TDA2030A是德律風根生產的音頻功放電路,采用V型5 腳單列直插式塑料封裝結構.如圖1所示,按引腳的形狀

　　TDA2030是德律風根生產的音頻功放電路，采用V型5 腳單列直插式塑料封裝結構。如圖1所示，按引腳的形狀引可分為H型和V型。該

　　TDA2030A是德律風根生產的音頻功放電路,采用V型5 腳單列直插式塑料封裝結構.如圖1所示,按引腳的形狀引可分為H型和V型.該集成

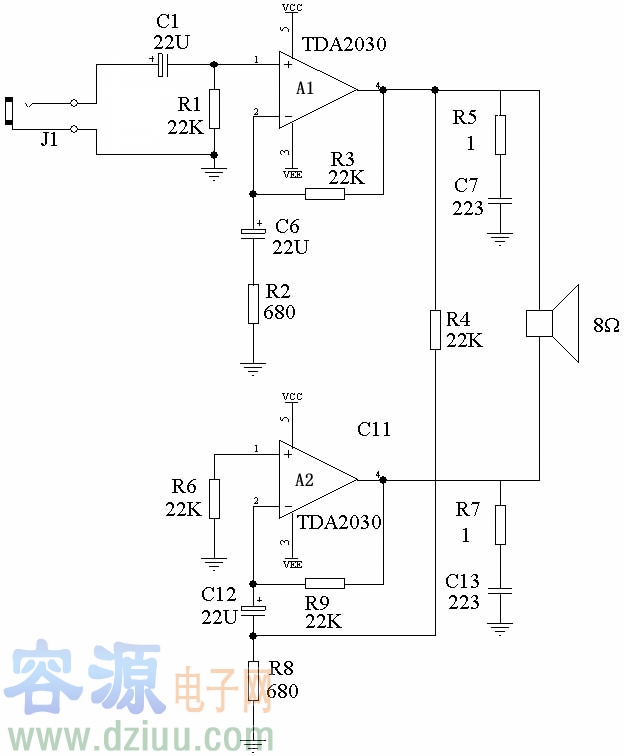

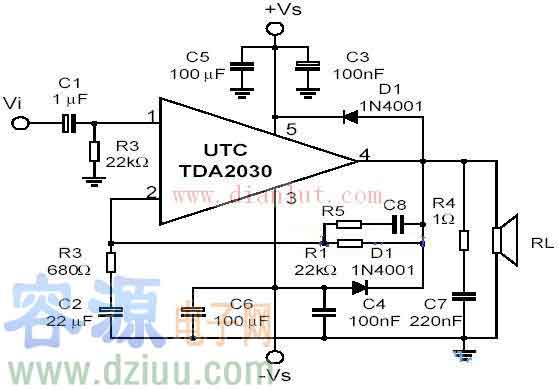

　　如圖所示電路開機沖擊極小。外接元件非常少。輸出功率大，Po=18W（RL=4Ω）。采用超小型封裝（TO-220），可提高組裝密度。能

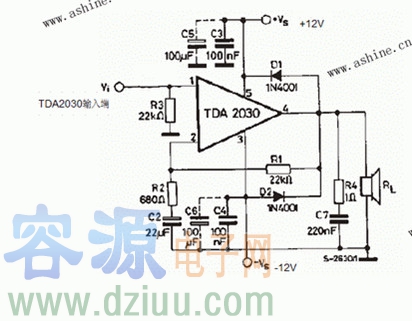

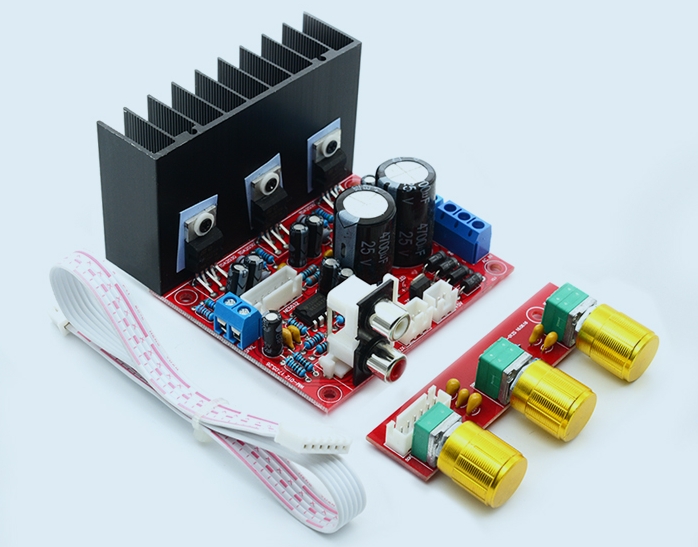

　　TDA2030A的優良性能使得它十幾年來一直得到大家的瘋狂喜愛，很多外表豪華的有源音箱、中檔功放、低音炮也采用了TDA2030。　

　　TDA2030是德律風根生產的音頻功放集成電路，采用V型5 腳單列直插式塑料封裝結構,它外接元件非常少，價格實惠,輸出功率大，P

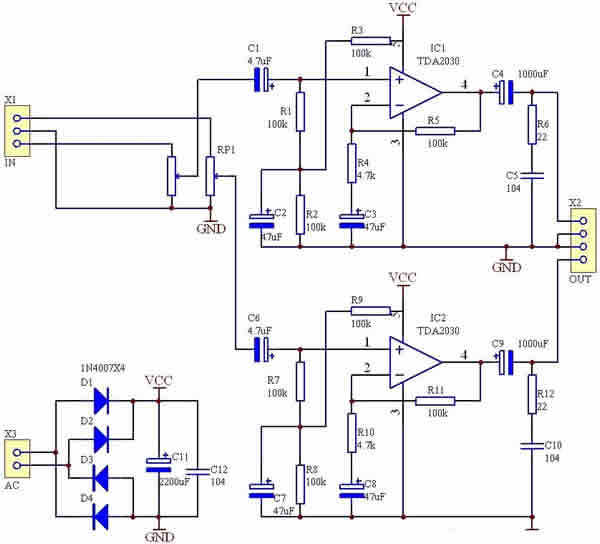

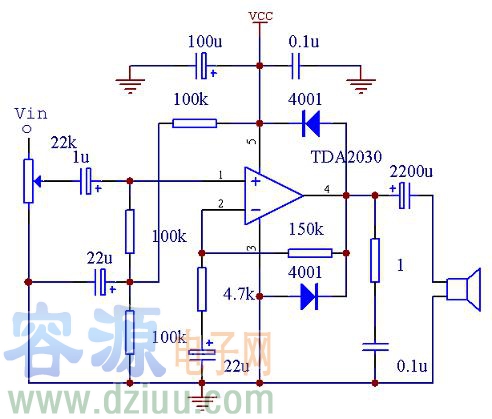

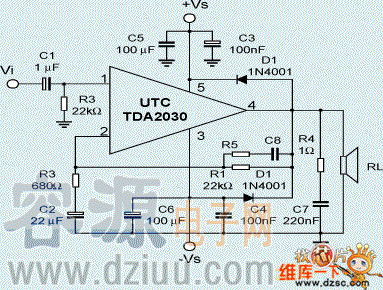

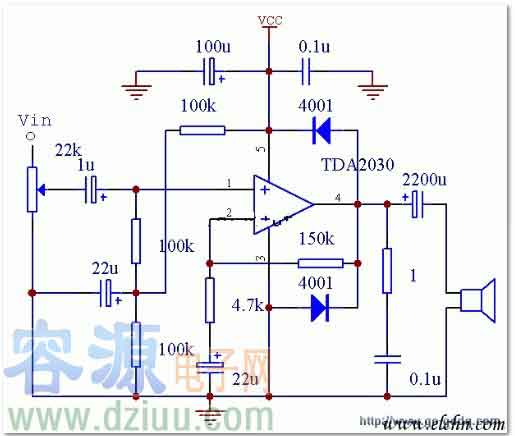

本文介紹TDA2030經典電路圖，同時也是最簡單2030功放電路圖，典型供電電壓DC12V，注意TDA2030A是雙電源電路，對電源濾波要求很高

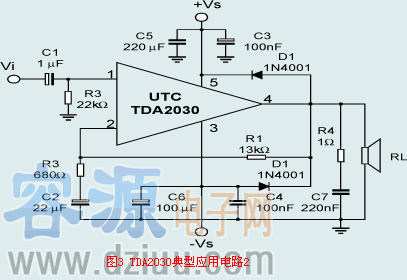

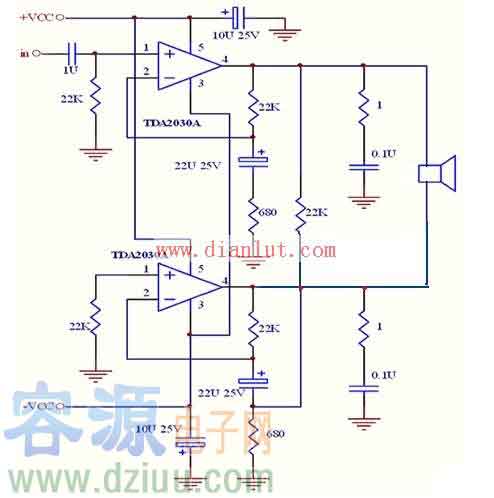

　　采用4個TDA2030A或LM1875組成雙通道的BTL電路。電阻為金屬膜電阻，兩個大濾波電容為6700U/25V（實測耐壓可達40v左右）的紅寶

tda2030a經典電路:


tda2030a在功放電路中應用非常廣泛，大部份功放電路都是應用tda2030a集成電路作為主要功放推動電路，td

tad2030功放電路圖具有體積小、輸出功率大、失真小等特點，并具有內部保護電路。廣泛應用于汽車立體聲收錄音機、中功率音響設備

tad2030功放電路圖具有體積小、輸出功率大、失真小等特點，并具有內部保護電路。廣泛應用于汽車立體聲收錄音機、中功率音響設備
