集電極電阻R18和R19上的電壓降為我們提供了通過發射器的集電極電流的大小。如果流過電阻器R18和R19的電流超過某個極限，則它們將開始驅動晶體管T5和T6，因為分壓器R16，R14和R15，R17上的電壓與R18和R19并聯。因此，流過二極管D2和D3的電流將減小T7和T6的基極電流，這還將減小集電極電流。

各種其他元素R和C具有不同的用途。C1限制輸入帶寬。這避免了一部分噪聲。C3負責100KHz時的3dB，也就是說，它傾向于頻率響應的特性。C6，C7和C8是米勒容量。C9和R20穩定輸出。C10 / R21，C12，C11 / R22和C13會切斷來自電源的RF頻率處的各種峰值。

技術指標

該電路沒有困難，并且其構造相對容易。運氣好的話，該放大器可以在4Ω的功率下提供120W的功率，但不幸的是變形達到了大約1％。但是在100W（還是4Ω）下，變形小于0.1％。

從下圖可以看出，在40Hz至20KHz的頻率下，變形保持恒定并且小于0.1％。為了獲得最佳性能，輸入必須大于0.775V。幾乎所有的前置放大器都給出該電平。如果使用更高的輸出設備，則必須在放大器的輸入端安裝10KΩ電位計。

電源供應

眾所周知，放大器的性能取決于電源的質量。放大器需要±40V的對稱電壓。在滿功率（4Ω為100W）下，電流為2.5A，在負載為8Ω且功率為70W時，電流為1.1A。為了經濟和簡單起見，我們使用不穩定的電源。然而，就其性質而言，這樣的電源將具有電壓波動。

如果全功率輸出時的電源為40V，則意味著使用較少的電源，電源電壓將趨于增加。但是，由于輸出元件的最大工作電壓為100V，這意味著±50V，因此應進行設計，以免超出這些限制。因此，我們將電源電壓定義為±46V，這樣我們也有安全余量。但是，±46V僅在最大和最小負載之間留有6V的余量。但是，這意味著電源的內部電阻必須很小。減小電阻的一種好方法是使用優質的變壓器。

有了良好的變壓器，橋式整流橋和一些電解電容器，我們就能獲得所需的電源。每條電源線上的保險絲用于保護電路免于短路，因為T7和T8保護電路僅在保險絲熔斷之前才短路。為了獲得立體聲性能，我們需要兩個放大器，因此需要兩個電源。

制作

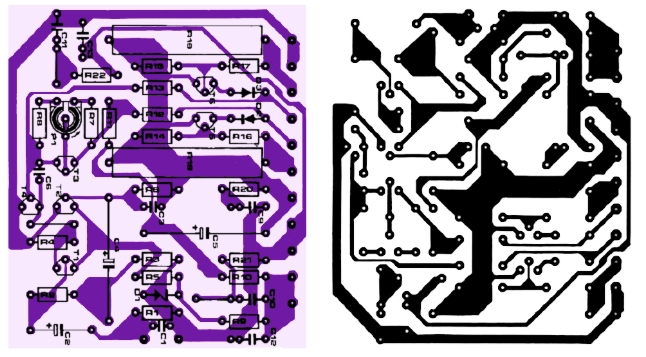

電阻器R18和R19的PCB間距必須至少為5mm。這產生了良好的滲出，因此產生了良好的散熱。晶體管T7和T8以及電容器C7和C8安裝在散熱器上。

散熱器的溫度必須為1.2°C /W。如果在兩面都涂導熱膏，則散熱器的溫度為1.8°C / W就足夠了。眾所周知，如果在散熱器上放置一個以上的晶體管，那么我們必須將散熱器的熱阻除以晶體管的數量。因此，如果兩個晶體管（T7和T8）都放在散熱器上，則類型應為0.6°C / W或0.9°C / W。

晶體管在任何情況下都不應與散熱器直接接觸，因為集電極連接到晶體管蓋，因此會引起短路。因此，需要絕緣體，例如云母。

在連接電容器C7和C8（參見圖4）之前，請通過放置例如電容器使它們的端子絕緣。塑料通心粉。

到印刷電路的連接必須使用盡可能短的銅線進行。

輸入插孔必須連接到印刷電路中的AF電纜（同軸電纜應接地）。將接地線連接到amp印刷盒的最佳方法是將輸入插孔接地。電纜和插頭的位置必須盡可能遠離其他組件和電纜，以減少220V網絡備份和產生噪聲的可能性。

次級的兩個繞組完全分開。這意味著四根電線將留在我們手中。要了解我們每個人在哪里連接，我們有兩個運氣并將它們團結在一起。然后我們測量其他兩個電壓。如果它們之間的電壓為60V AC，則將兩根導線與電源的地線連接在一起，其余兩根在剩余的自由點連接。容－源－電－子－網－為你提供技術支持
