由LM4911構成的雙聲道放大電路圖
由LM4911構成的雙聲道放大電路

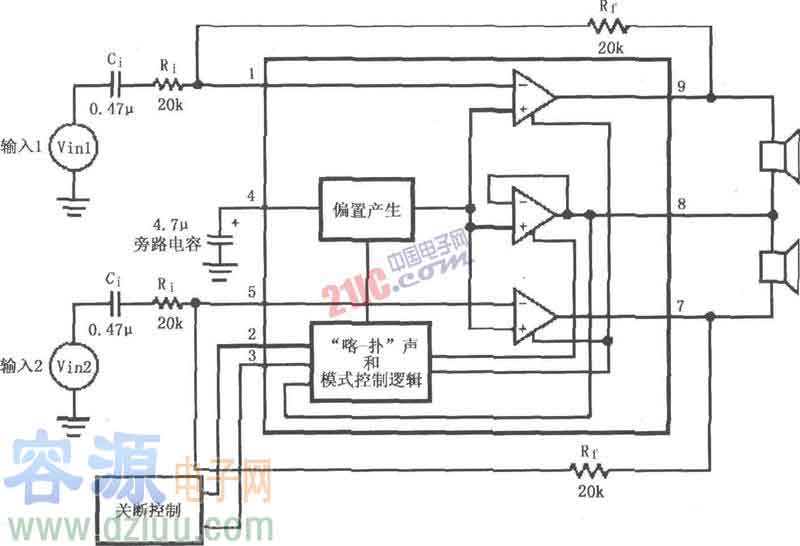

如圖為由LM4911構成的雙聲道放大電路。LM4911用于雙聲道放大器應用電路左、右聲道音頻信號分別輸入LM4911(MSOP封裝)的1、5腳，經過內部放大器放大后分別經9、7、8腳輸出，經過耦合電容Co加到各自聲道的揚聲器上。該放大器的最大功耗為PDMAX=VDD2／2π2RL(輸出電容耦合模式)。LM4911的第2腳外接關斷控制，當第2腳接VDD(高電平)時允許工作，接低電平(地)時禁止工作，降低芯片功耗。
