揚聲器極性判別儀電路電路及其原理

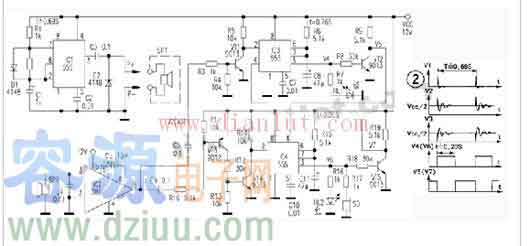

圖中集成時基電路ＩＣ１、被測揚聲器ＳＰ１等元件組成尖脈沖聲激勵發射電路，由ＳＰ１發射間隔Ｔ約為０.６９秒的尖脈沖聲信號，由于阻尼二極管Ｄ２的作用，使ＳＰ１的自由振蕩余振波小得可以忽略不計，波形如圖中Ｖ１所示。
使用時左手將揚聲器ＳＰ１紙盆朝下，放到⊕圖形位置上，與面板下的ＳＰ２位置基本相對應，右手將兩表筆Ｐ＋、Ｐ－與ＳＰ１的兩接線片相接觸。這時，如果綠燈ＨＬ１閃亮，表示極性正確；如果紅燈ＨＬ２閃亮，盒內的音響器ＳＤ隨之發出間斷音響，則表示極性反了。
