　　LA4520是日本三洋公司生產的單片放音集成電路。在國內目前流行的國產、進口件組裝或進口單放機及收放機中應用相當廣泛。

　　LA4520內電路方框圖及引腳功能

　　1.LA4520集成塊的內電路主要由兩路相同的放音前置放大電路、功放電路等組成。其集成塊的內電路方框圖如圖1-1所示。該IC采用20腳雙列式封裝，其集成電路的引腳功能及數據見表1-1所列。

　　2·LA4520典型應用電路LA4520集成塊的典型應用電路如圖1-2所示。
LA4520-單片立體聲放音柒成<a href=http://www.ytjinfuren.com/dianlutu/ target=_blank class=infotextkey>電路圖</a>

LA4520-單片立體聲放音柒成<a href=http://www.ytjinfuren.com/dianlutu/ target=_blank class=infotextkey>電路圖</a>

　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　表1-1 LA4520單片放音機集成電路的引腳功能及數據
　　3·信號流程

　　由于圖1-1電路左、右聲道對稱，下面以L聲道為例，介紹其放音信號流程。L聲道磁頭拾取的信號，從LA4520集成塊的(8)腳輸入至IC內的前置放大電路，經前置放大后從(10)腳輸出至Rl電阻、Cl電容、音量電位器W4端，經音量控制以后到R2電阻，LA4520(11)腳進入IC內的功放電路進行放大，放大后的信號從(14)腳出至稽合電容C4便L聲道耳機重放出聲音。

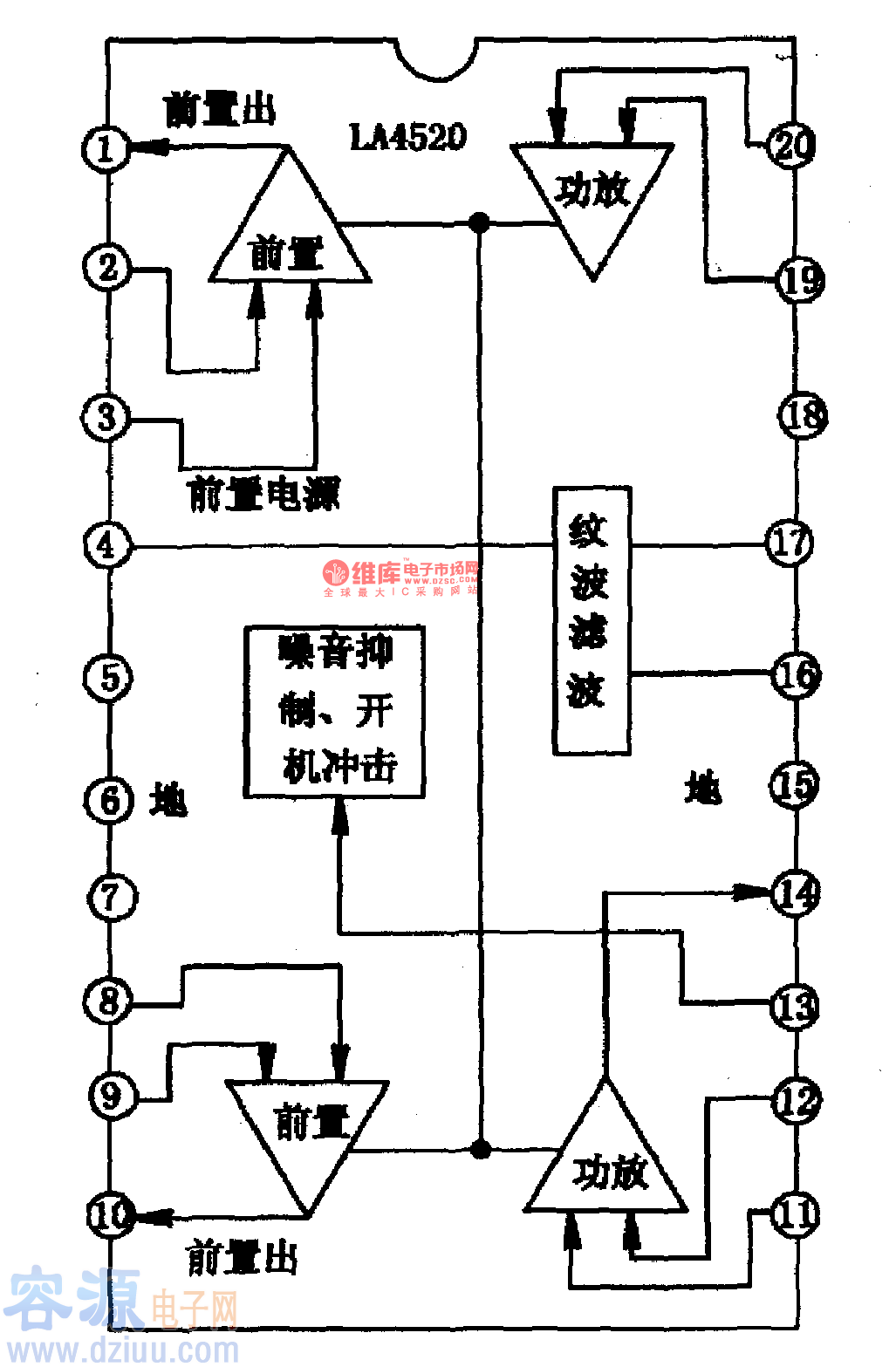

　　　　　　　　　　　　　　　　　　　　　　　　　　　圖1-1 LA4520集成塊的內電路方框圖
LA4520-單片立體聲放音柒成電路圖

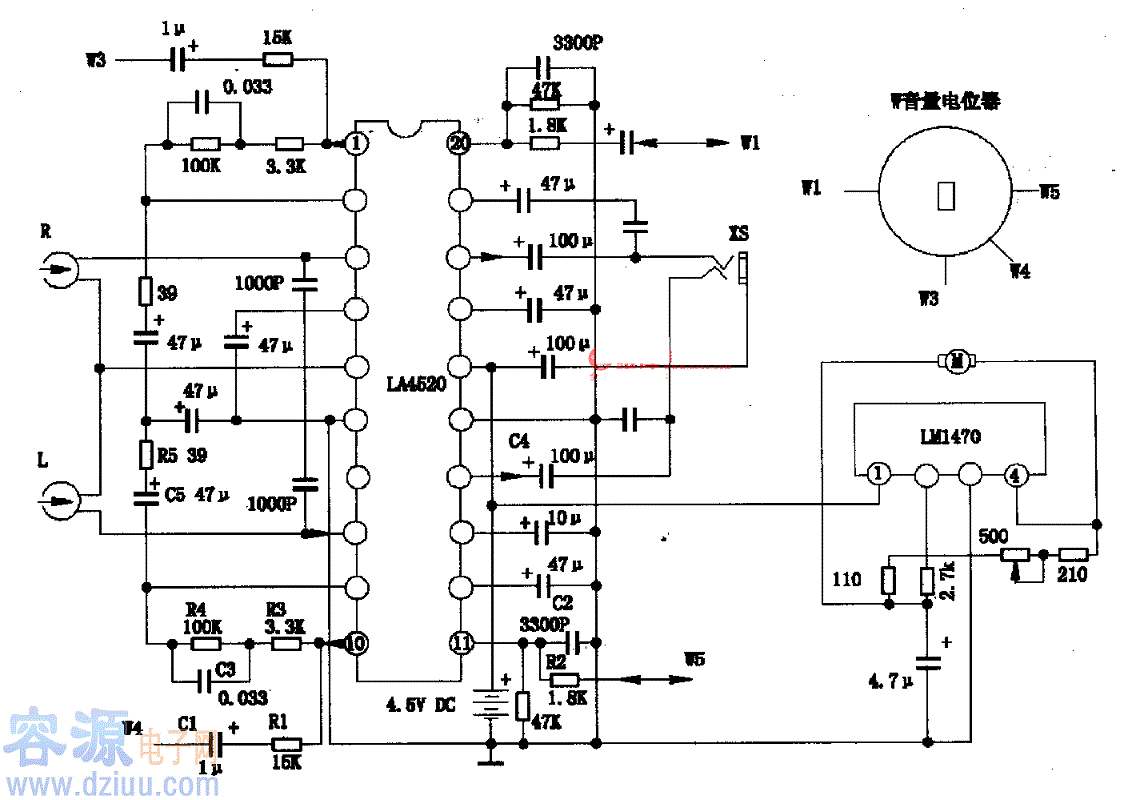

　　　　　　　　　　　　　　　　　　　　　　　　　　圖1-2 LA4520集成塊的典型應用電路

　　LA4520集成電路(10)腳與(9)腳間所接的R3、R4、C3為L聲道前置放大電路輸出信號反饋元件;R5、C5為輸入端反饋元件。

　　4·故障檢修提示

　　檢修某一聲道無聲、有聲但失真，聲小等故障時，可先判斷是直流通路問題還是交流通路的故障。這可以通過測量LA4520各引腳上的電壓來確定。若測得的電壓與表1-2基本相同，則就說明問題出在交流信號通路中。容－源－電－子－網－為你提供技術支持
