HT360 免電感濾波2*20W D類立體聲音頻功放
>>特點：
・輸出功率（BTL模式）
2×20W (VDD=14.5V,RL=4Ω, THD+N=1%)
2×25W (VDD=14.5V,RL=4Ω, THD+N=10%)
・輸出功率（PBTL模式）
24W (VDD=15V, RL=4Ω, THD+N=1%)；
30W (VDD=15V, RL=4Ω, THD+N=10%)。
・單電源系統，4.5V-16V寬電壓輸入范圍・超過90%效率，無需散熱器・擴頻功能，免電感濾波・模擬差分/單端輸入，輸出模式立體聲/單聲道可選・保護功能：過壓/過流/過熱/欠壓異常，直流檢測和短路保護・無鉛無鹵封裝，SOP16-PP。
>>應用：
條形音箱、無線智能音箱、便攜式音箱、消費類音頻應用、拉桿音箱、LCD電視/監視器 。
>>概述：
HT360是一款高效D類音頻功率放大器。在14.5V供電的立體聲（BTL）模式下，能夠持續提供2*20W/4Ω功率輸出；在單聲道（PBTL）模式下，能夠持續提供30W/4Ω功率輸出。
HT360具有先進的擴頻功能來抑制EMI，使用價格低廉且小體積鐵氧體磁珠可滿足EMC要求。
此外，HT360內置關斷功能使待機電流最小化，還集成了過壓保護、直流保護、短路保護、熱保護和電源欠壓異常保護等功能，可全面防止出現故障。

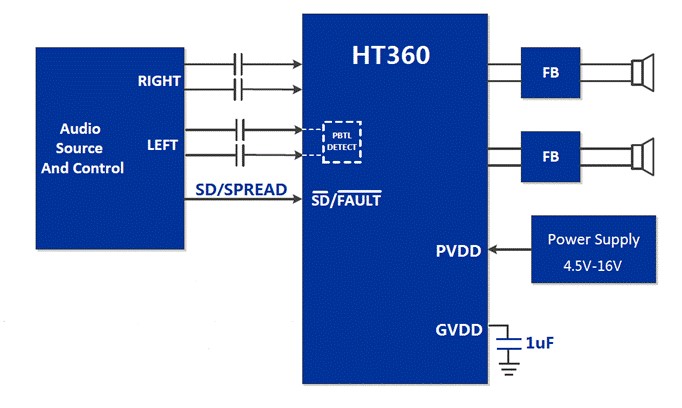

>>簡化應用圖:
容－源－電－子－網－為你提供技術支持
非常感謝用戶tae007 的投稿！
本文地址：http://www.ytjinfuren.com/gongfangdianlu/y/15877081273773.shtml
本文標簽:
- 上一篇文章：無輸出變壓器電路制作OCL立體聲功放
- 下一篇文章：CS8611 30W+2X15W單芯片2.1聲道D類功放IC
-
IU8689+IU5706 單聲道100W/立體聲60W同步升壓+功放IC大
深圳市永阜康科技有限公司推出基于IU8689+IU5706、單聲道100W/立體聲2x60W同步升壓+功放IC大功率拉桿音箱應用組合方案，升壓效率高達96%。在提供更大功率輸出的前提下，整套方案組合極具性價比。
關鍵詞： 所屬欄目：車載功放電路 -
ACM3108/ACM3128/ACM3129立體聲D類功放芯片系列動態調
深圳市永阜康科技有限公司現在大力推廣具備動態調整升壓CLASS H功能的D類功放芯片系列-ACM31XX系列,功率覆蓋單聲道10W-100W、雙聲道2*10W-2*50W，供電滿足1-5串鋰電池及鉛酸電池的應用，能夠保證足夠功率輸出及音質體驗的前提下，極大延長電池的續航時間。
關鍵詞： 所屬欄目：音頻功放電路 -
CS8685 雙聲道2x80W大功率D類音頻功放IC解決方案
日前，深圳市永阜康科技有限公司大力推廣一顆2x80W雙聲道大功率D類音頻功放IC-CS8685H，采用獨有的EQB-32（頂部散熱焊盤外接散熱器）封裝，強勁的驅動能力能夠保證大功率輸出，在26V電源電壓驅動2個4歐揚聲器、無需任何功率或電流限制、實現大功率高效率的音頻輸出。充分滿足條形音箱、后裝汽車音頻解決方案、大功率藍牙音箱的使用需求.
關鍵詞： 所屬欄目：音頻功放電路 -
12V升30V大功率2x100W雙聲道D類音頻功放升壓組合解決方
隨著技術進步及競爭加劇，市場對功率及音質的要求也越來越高，深圳市永阜康科技有限公司推出基于CS8683+FP5207、12V升30V大功率2x100W雙聲道D類音頻功放升壓組合解決方案，為音頻愛好者提供極致的音質體驗。
關鍵詞： 所屬欄目：車載功放電路 -
HT566 2x20W立體聲I2S數字輸入無電感閉環D類音頻功放I
深圳市永阜康科技有限公司現在推廣一顆I2S數字輸入20W立體聲無電感閉環D類音頻功放芯片HT566，適合應用于藍牙音箱、WiFi音箱、智能音箱、公交車語音播報系統等領域。
關鍵詞： 所屬欄目：音頻功放電路 -
立體聲解碼器電路
立體聲解碼器電路 如圖為立體聲解碼器電路。MC1310P是一個集成的立體聲解碼器14腳雙列直插式塑料封裝的IC芯片。電容C6和C7用作工作電源濾波。電容C3加電阻R3和R4形式的IC內部振蕩電路RC。電阻R2加電容C1和C2，形
關鍵詞： 所屬欄目：音頻功放電路 -
LF353的應用電路圖之D類低音功放
LF353的應用電路圖：甲類功放(A類功放)輸出級中兩個(或兩組)晶體管永遠處于導電狀態,也就是說不管有無訊號輸入它們都保持傳導電流,并使這兩個電流等于交流電的峰值,這時交流在最大訊號情況下流入負載.當無訊號時,兩個晶體管各流通等
關鍵詞：重低音電路圖音頻放大器電路圖 所屬欄目：音頻功放電路 -
無輸出變壓器電路制作OCL立體聲功放
省去輸出變壓器的功率放大電路通常稱為OTL電路.其中,OTL為OutputTransformerLess的縮寫.OTL電路為單端推挽式無輸出變壓器功率放大電路.通常采用電源供電,從兩組串聯的輸出中點通過電容耦合輸出信號.OTL電路是一
關鍵詞： 所屬欄目：音頻功放電路 -
10-20W中功率D類音頻功放IC應用設計時怎樣降低底噪聲？
如何降低這兩類音頻功放的輸出底噪聲，深圳市永阜康科技有限公司針對客戶在應用中的問題，總結以下方法可供參考：
關鍵詞： 所屬欄目：音頻功放電路 -
CS8611 30W+2X15W單芯片2.1聲道D類功放IC
深圳市永阜康科技有限公司現在推出CS8611的2X15W+30W單芯片2.1聲道D類音頻功放IC，能極大降低加工環節的成本，先進的EMI處理技術能極大改善對FM收音的干擾；極高的性價比加速D類功放在2.1音箱這一傳統產品形態的應用普及。
關鍵詞： 所屬欄目：音頻功放電路 -
20W+20W立體聲放大器原理圖
該20W+20W立體聲放大器由兩個完整而分立的20W RNS橋式放大器組成。輸入信號經過R1、R2和P1（電位器）構成的分壓網絡送入放大器。R1是信號源與地之間的負載阻抗，R2信號耦合到電位器P1。該信號由電容器C1到C2。
關鍵詞：功放集成電路音響電路圖 所屬欄目：音頻功放電路 -
AK4621構成的24位立體聲音頻CODEC電路
AK4621是高性能 24位立體聲音頻CODEC,支持192kHz錄音和播放，器件具有兩路24位ADC和24位DAC,全差分輸入和可選擇的數字濾波器（數字濾波器是一個離散時間系統（按預定的算法，將輸入離散時間信號轉換為所要求的輸
關鍵詞： 所屬欄目：音頻功放電路 -
基于TDA1521的立體聲一體化有源音箱電路
基于TDA1521的立體聲一體化有源音箱電路如圖。有源音箱是功放和無源音箱的有機結合體，在多媒體上得到廣泛應用。有源音箱省去功放外殼，節省空間，減少外接線路，省去與VCD等音源所重復的功能和電路（如卡拉OK電
關鍵詞： 所屬欄目：音頻功放電路 -
3D音響立體聲功放基于LM4832的設計
LM4832是單片集成電路，提供立體聲音頻功率放大器、音調（高音和低音）和音量控制，能夠輸出250mW功率帶動8Ω負載，或輸出90mW功率帶動32Ω負載，總諧波失真及噪聲（THD N）低于1.0%。LM4832有兩個輸入話筒前置
關鍵詞：功放集成電路重低音電路圖AV放大器電路 所屬欄目：音頻功放電路 -
高保真鎖相環調頻立體聲的無線發射機電路
發射機就是可以將信號按一定頻率發射出去的裝置。是一個比較籠統的概念。廣泛應用與電視，廣播，雷達等各種民用，軍用設備。主要可分為調頻發射機，調幅發射機，光發射機，哈里斯發射機等多種類型。 :
關鍵詞： 所屬欄目：音頻功放電路 -
OTL功率放大電路及原理
OTL電路為單端推挽式無輸出變壓器功率放大電路。通常采用電源供電，從兩組串聯的輸出中點通過電容耦合輸出信號。OTL電路不再用輸出變壓器，而采用輸出電容與負載連接的互補對稱功率放大電路，使電路輕便、適于電
關鍵詞：音頻放大器電路圖AV放大器電路 所屬欄目：音頻功放電路 -

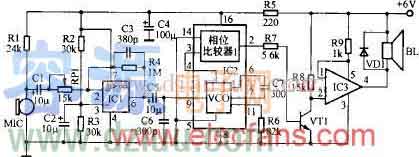

新型CA3160設計的D類功放電路原理圖
