廢節能燈電路自制隨身聽電源電路

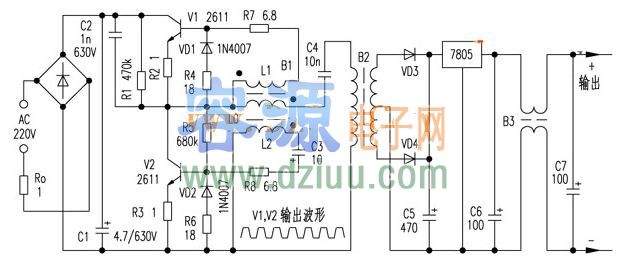

　　改制的開關電源電路如圖，變壓器B2左邊部分為原節能燈元件，不再重述，原高頻鎮流電感線圈已由自制的高頻變壓器代替，B2及右邊的元件為新的。B2用E5×7磁芯，初級用?0?19mm的漆包線繞110匝，次級用?0?31mm的漆包線繞16匝，中心抽頭；VD3、VD4選用肖特基二極管或工作頻率較高的整流二極管，切忌用1N4001～4007及1N5392等普通整流二極管，否則即使選用10A的普通整流二極管也會嚴重發熱，無法使用；穩壓集成塊可選7805，最大輸出電流約1?5A，輸出電壓為5V；B3為高頻扼流圈，可減小輻射干擾，選高導磁量?10的磁環，用?0?41mm漆包線雙繞并行穿繞10匝。   <<版權聲明：本文由容源電子網（www.ytjinfuren.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　使用時若直接在C5上取電壓，絕不能有短路現象發生，否則非燒V1、V2不可。原因是當短路發生時，反饋?zhàn)儔浩鰾1中線圈L0的電流急增，線圈L1、L2的電壓突升很高，反饋給V1、V2的電流也急增，產生強烈的正反饋，最終V1、V2的功耗所限而燒毀。這種電路的反饋屬串連型電流反饋，且有開路保護功能，但負載增大時，反饋也加強，甚至頻率也隨負載增大而降低，整個電源的內阻極小，短路易燒功率三極管。   <<版權聲明：本文由容源電子網（www.ytjinfuren.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　曾用8～13W直管日光燈管代替過節能燈的燈管（仍用原高頻鎮流電感線圈），通電時，燈管剛亮或亮的時間并不長，節能燈的功率三極管就出現燒毀的現象。直管日光燈管的壓降比原U型燈管壓降低，不匹配，三極管過載而燒毀同樣的道理。   <<版權聲明：本文由容源電子網（www.ytjinfuren.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　市場上的自激振蕩電源，如射燈專用電子變壓器，無專用反饋?zhàn)儔浩鳎�其反饋繞組與負載相連的次級繞組同在一個磁芯上，當負載增大時，反饋繞組上的電壓反而減小，短路時，反饋量更小，自激振蕩頻率增高，整個電源的內阻變大，就像彈簧一樣，能在范圍內彈性調節，輸出短路也不易燒功率三極管。   <<版權聲明：本文由容源電子網（www.ytjinfuren.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　節能燈的V1、V2輸出電壓波形為近似方波，如圖中，有的諧波干擾，隨身聽收聽中波時一片噪聲，而收聽調頻、短波高端或聽磁帶時沒有影響，相比之下它的干擾小于某些脈寬調制的穩壓電源。溫馨提示：將鼠標指針?lè)旁趫D片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<版權聲明：本文由容源電子網（www.ytjinfuren.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
