多敏固態控制器的電路工作原理：   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

本裝置的設計構思是以微功率控制大功率，將自然界的非電量信號轉換成電信號自動控制，應該具有很高的控制靈敏度，但又不易產生誤動作，在做控制應用時，不需另加控制電源；與外部設備配合使用時，應具有的隔離性。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

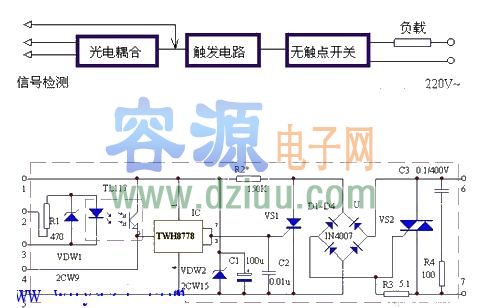

要求它工作時無火花、無噪聲、防爆性能好、壽命長、造價要低、通用性要好。該裝置的內部電路構成方框圖見第一幅圖。它的內部電路工作原理如圖第二幅圖。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

它共有7只引腳：

⑥腳是負載端，

⑦腳是交流輸出端，

①腳是控制電源正極端，

②、③是隔離器輸入端，

④腳是無源控制端，

⑤腳是控制電源負極端。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

該裝置的內部電路是由光電耦合器TIL117、觸發驅動開關集成電路TWH8778、整流全橋U和雙向可控硅VS2等構成。當單向可控硅VS1判斷時，全橋電路U內沒有電流回路，因而無電流輸出，雙向可控硅VS2無觸發電流而截止，從而使負載電流阻斷。VS1的觸發極與開關集成電路TWH8778的輸出端相接，TWH8778的通斷控制了VS1的導通與截止。
   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

電阻R2、電容器C1和穩壓二極管DW2構成了低壓直流穩壓電源供給TWH8778工作，只要在該控制器的④腳上加一個大于1.6V的控制電壓，就可以使TWH8778導通。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

TWH8778導通后，它的輸出端②、③腳就變?yōu)楦唠娖剑�觸發了VS1,使其導通，于是由二極管VD1-VD4構成的全橋整流回路導通，有正、負兩個方向的脈沖電壓觸發雙向可控硅元件VS的G極使VS2導通，帶動負載工作。而控制端④腳的電壓可以由控制器DM的①端提供，故無需外接控制電源。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

這構成無源控制的基礎條件。控制器DM的②、③腳是光電隔離控制輸入端，平時光電耦合器TIL117中的光敏三極管在無光照時，其內阻極高，相當于開路。一旦在DM的②、③腳上加上控制電壓，TIL117中的發光二極管點亮，光照使光敏三極管內阻迅速下降，導致有足夠的電流通過光敏三極管的c-e極使TWH8778的⑤腳觸發，同樣可以控制負載工作。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

R1是輸入限流電阻。DW1是輸入限壓二極管，其穩壓值在1.5-2V，這樣即使輸入電壓超過預定值也不至于損壞光電耦合器TIL117。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
