簡易三極管變色閃光燈電路圖
時間:2012-12-10 21:00:41來源:原創 作者:admin 點擊:次
無
在多諧振蕩器兩只三極管得 集電極分別接上發光管， 發光管就
依多諧振蕩器得 周期進行交替閃爍， 此電路用途廣泛，
與家居裝飾等! <<版權聲明：本文由容源電子網（www.ytjinfuren.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
電路工作原理

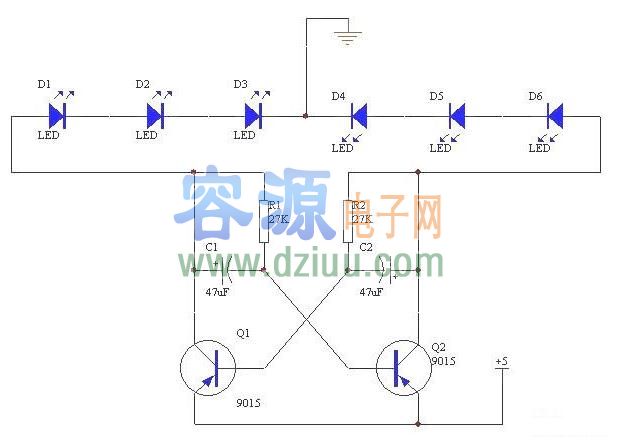

本電路采用高增益pnp型鍺管vt3， vt4組成多諧振蕩器， 有兩級反相器首尾連接， 級間
電容c3， c4耦合， 其工作周期為1s!
元件選擇與調試
三極管應選擇集電極電流大于50ma得 9012或9015， 發光管應選擇高亮度得 管子!
若想改變閃爍得 速度， 可以
c3， c4得 容量， 也可以用微調代替r3， r4， 條好后換上相應數值得 電阻
! <<版權聲明：本文由容源電子網（www.ytjinfuren.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
<<版權聲明：本文由容源電子網（www.ytjinfuren.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
