介紹紅外線雙向對講機-接收機電路圖   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

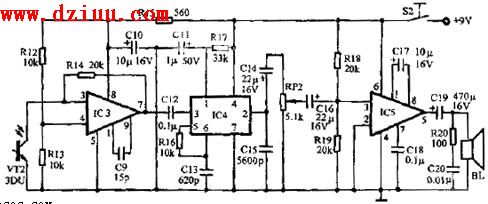

 如圖為接收機原理圖。光電三極管VT2接收到對方發射來的光信號后，由集電極產生相應的信號電壓，此信號電壓經運算放大器IC3放大，不衰減頻信號，該放大器IC3選用了頻帶較完的運算放大器。放大后信號經電容C12耦合至IC4的③腳上，經解調后從②腳取出信號，并經電容C15濾波，恢復成原調制信號。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

解調后的音頻信號經電位器RP2調節后送至音頻功率放大器IC5放大，由耦合電容C20給揚聲器BL還原成話音信號。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
