6m無線遙控開關電路    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

本例介紹無線遙控開關，具有動作可靠、簡單實用等特點，能在6m范圍遙控6路家庭用電設備。
          該無線遙控開關電路由無線發射電路和無線接收控制電路組成。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

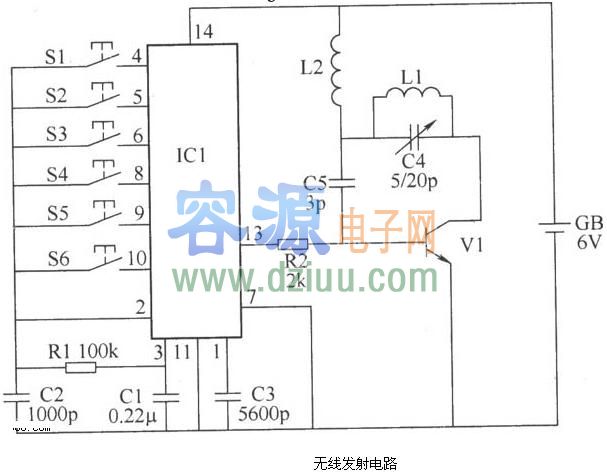

          無線發射電路由編碼集成電路IC1、控制按鈕S1～S6、晶體管V1、電阻器R1、R2、電感器L1、L2、電容器C1～C5和電池GB組成，如圖。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》


溫馨提示：將鼠標指針?lè)旁趫D片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

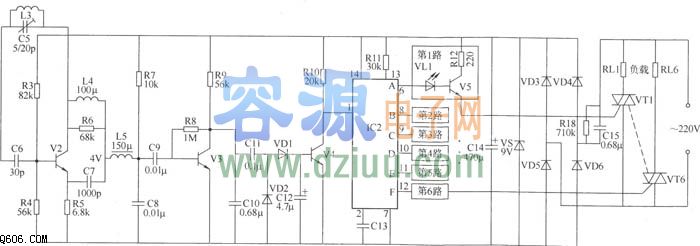

無線接收控制電路由超再生檢波電路、放大電路、觸發電路、解碼電路、控制執行電路和電源電路組成，如圖。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針?lè)旁趫D片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    元器件選擇    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    R1～Rl8選用1／4W碳膜電阻器或金屬膜電阻器。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》


    C1、C8～C11和C13均選用獨石電容器；C2、C3、C6和C7均選用高頻瓷介電容器；C4和C5均選用瓷介微調電容器；C12和C14均選用耐壓值為16V的鋁電解電容器。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    VD1和VD2均選用1N4148型硅開關二極管；VD3～VD6均選用1N4007型硅整流二極管。
    VS選用1W、9V的硅穩壓二極管。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    VL1～VL6均選用φ3mm的高亮度發光二極管。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》


    V1和V2選用S9018或3DG9018型硅NPN型高頻晶體管；V3和V4選用S9014或3DG9014型硅NPN晶體管；V5～V10均選用S9013型硅NPN晶體管。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    VT1～VT6均選用TLC336A(3A、600V)型雙向晶閘管。
    IC1選用LC219型編碼集成電路；IC2選用LC220A型解碼集成電路。
    L1和L3用φ1mm的漆包線制成環形或矩形天線(也可直接制作在印制線路板上)；L2用φ0.51mm的漆包線在φ3mm的圓柱體上繞25匝后脫胎而成；L4和L5均選用TDK色碼電感器。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
