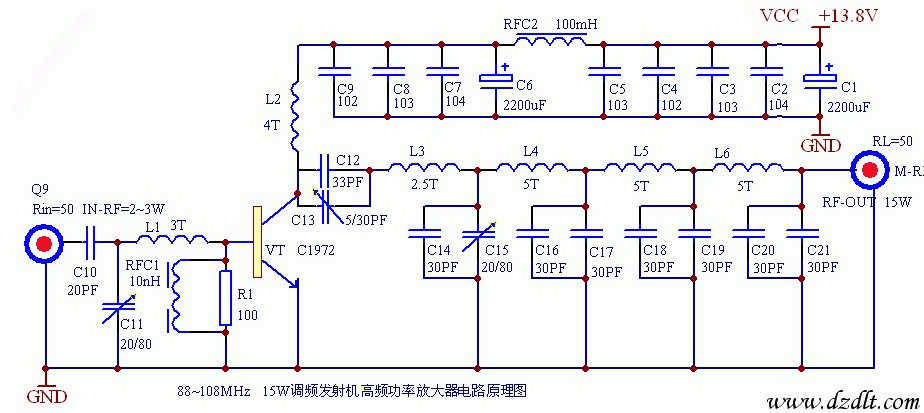

該功率放大器可將功1—2W、88—108MHZ調頻發射機的功率擴展至于10—15W，采用單管丙類放大及多級低通濾波器組成，具有較高的轉換效率及很強的詣波抑制能力。

      元件選擇：除電解電容外，其他用高頻瓷片電容器， C11、C12、C14用高頻特性好，性能穩定的可調電容，扼流電感RFC1、RFC2用成品電感器，注意RFC2的電流承載能力，應選用線徑較粗的帶磁心的電感器。L1—L6?0.8mm的高強度漆包線制，直徑約5MM，圈數圖中以“T”為單位標明。Q1用普通Q9插座，與插頭配套使用。Q2用專用50射頻輸出接頭，接解電阻更小，更有利于阻抗匹配。功率放大管用比較的發射專用管C1972，當然您銀子特別充足，買塊C2538等高增益管的話，功率將會更大。

      調試電路時，務必注意因電路功率大，要接上假負載（本人用30支1W、1500高精度金屬膜電阻并聯制成），并且要有足夠在的散熱裝置，正常工作時電源功率不低于2.5A，天線阻抗嚴格等于50，不能用短棒拉桿天線，否則強烈的射頻回饋電流將使電路造成自身干擾，大部分射頻能量無法輻到空間而消耗在功率管上，使其過熱損壞；通過50發射專用同軸電覽引到室外天線發射。電路能否正常工作關鍵在于電路的調試，整個過程都得十分小心。調試時，只輸入較小的激勵功率，電源電壓下降為9V，用高頻電壓表（不能用普通萬用表）監測假負載兩端高頻電壓值，調節C12、C14，L3、L4、L5、L6、使電壓幅度達15—20V左右，再調節C11、L1使電壓最大。

      然后逐步提高電壓，每提高一次電壓都反復C12、C14和C11、L1使輸出端電壓最高，注意的是電壓應與射頻輸入激勵功率同步增大，以保證調試結果的準確性。達到額定值時，電源電壓13.8V下工作電流約2A左右，50純電阻假負載兩端電壓≥40V，射頻輸出功率達15W。

      用該射頻功率放大器配合50傘狀全向垂直發射天線（增益約2dB)，以普通調頻收音機測試，發射距離覆蓋面不少于15K
