低頻信號發生器電路圖

　低頻信號發生器于測量放大電路的靈敏度、頻率響應、頻率補償、音調控制，也于低頻放大器的修理，是十分有用的測量儀器。它還作數字鐘的信號源。根據使用，信號發生器輸出八個固定的頻率，開關任意選擇，電壓輸出幅度分0～0．1V，0～1V兩擋連續可調。 本文由www.ytjinfuren.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

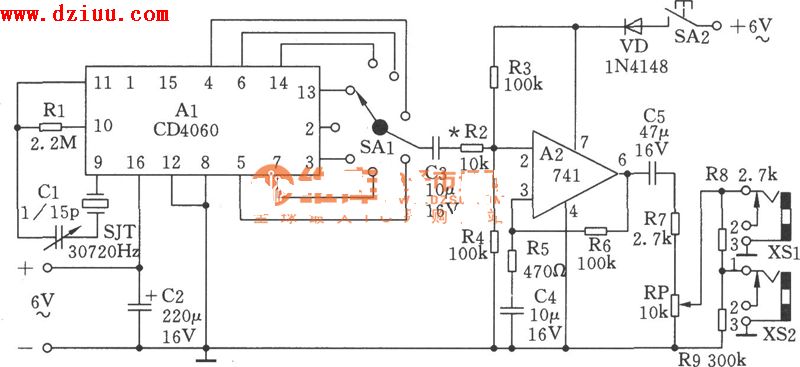

           電路原理如圖。集成電路CD4060是帶有振蕩器的十四級分頻器。晶體SJT產生30720Hz的微弱信號頻率，與Cl及CD4060內部反相器構成晶體振蕩。Rl用以提供反饋回路，僅在晶體的基頻上產生振蕩，振蕩中心頻率為30720Hz。微調電容Cl可使頻率精確調諧在中心頻率上。SA置于CD4060的13腳。30720Hz經CD4060九級(512次)分頻后，由13腳輸出高精度60Hz信號頻率，經電容C3耦合到運放器741的2腳進行信號放大，然后從741的6腳輸出。調節電位器RP時，XSl插口輸出0～1V，XS2插口輸出0～0.1V的低頻信號。其中，C2、C5為電源濾波電容。C3、C6為741的輸入、輸出耦合電容。R5、C4為高頻補償電路。R2、R4構成分壓衰減電路。R6為反饋電阻用以提高電路的穩定度。CD4060各腳的輸出頻率：3腳為2Hz，2腳為4Hz，13腳為60Hz，14腳為l20Hz，6腳為240Hz，4腳為480Hz，5腳為960Hz，7腳為l920Hz。本文由www.ytjinfuren.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。
