電飯煲飯熟報知器電路
   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

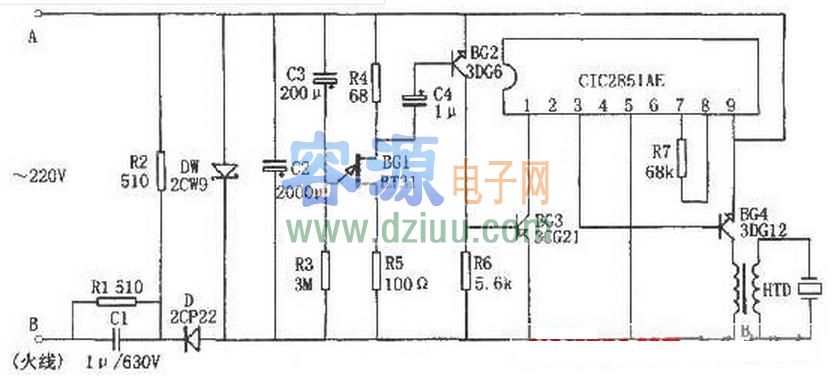

電飯煲飯熟報知器電路工作原理：當電飯煲正常工作時，A、B兩端電壓為0，整個電路不工作。當電飯煲內水煮干時，主控開關跳閘，A、B兩端獲得交流電壓，電路開始工作。經降壓式電源、延時電路延時10分鐘后，音樂集成電路CIC2851AE開始工作，輸出的音頻信號經BG4放大后，驅動HTD發出聲響。從而告知主人飯煮熟了，拔掉電源插座。    <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

     <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
