220V自動調光臺燈電路圖及工作原理   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

今天介紹的自動調光臺燈，能根據室內環境光線的強弱自動照明燈的護視力的功能，適合學生的書寫用燈。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

電路工作原理　　   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

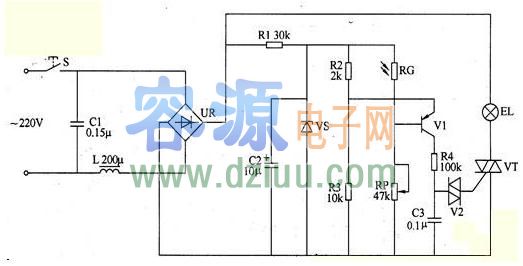

該自動調光臺燈電路由電源電路和光控電路組成，如圖3-201。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

電源電路由電源開關S、濾波電容器Cl、C2、電感器L、整流橋堆UR、限流電阻器Rl和穩壓二極管VS組成。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

光控電路由光敏電阻器RG、電阻器肥-R4、電位器RP、電容器C3、晶位管V1、雙向觸發二極管V2和晶閘管VT組成。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

接通電源開關S，交流220V電壓經Cl和「濾波、UR整流后分為兩路:一路經Rl限流、VS穩壓及C2濾波后，為光控電路提供9V直流工作電壓;另一路經照明燈EL加在晶閘管VT兩端。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

光敏電阻器RG光線檢測探頭，用來檢測書本處的光照度。當書本處光照度不足時，RG的阻值增大，使Vl的基極電位降低，集電極電流增大，C3的充電時間縮短，使觸發脈沖相位前移，晶閘管VT的導通角增大，EL的亮度;反之，當書本處光照度時，VT的導通角會變小，EL的亮度會減弱，從而實現了自動調光的目的。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

元器件選擇   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

Rl選用1/2W金屬膜電阻器;R2-R4選用1/4W碳膜電阻器或金屬膜電阻器。
RP選用有機實心電位器或合成膜電位器。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

RG選用MG43或MG45系列的光敏電阻器，其亮阻應在5-lOkO。使用時用兩根6Ocm的導線引出，裝在帶透明窗的塑料盒內，光線檢測探頭。
Cl選用耐壓值為400V的滌綸電容器或CBB電容器;C2選用耐壓值為16V的鋁電解電容器;C3選用獨石電容器。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

VS選用lW、9V的硅穩壓二極管。
UR選用lA、400V的整流橋堆。
Vl選用S9012或C8550型硅PNP晶體管;V2選用DB3或2CTS系列的雙向觸發二極管。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

VT選用TLC336A(3A、600V)型雙向晶閘管。
L選用高頻扼流圈。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
