LM3886功放經典電路圖 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

使用功放IC LM3886該款功放的末級電流放大電路未介入環路負反饋，有效地抑制了瞬態互調失真（ＴＩＭＤ）、界面互調失真（ＩＩＭＤ）和相位互調失真（ＰＩＭＤ）等，改善了高音域的層次感，減小了“音染”。在這里，擯棄了ＬＭ３８８６的典型應用電路，而采用無源中點伺服反饋模式，這樣一可對ＬＭ３８８６{3}腳電位進行伺服校正，使之始終保持在０Ｖ左右；另一可將互調失真降至最低限度。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

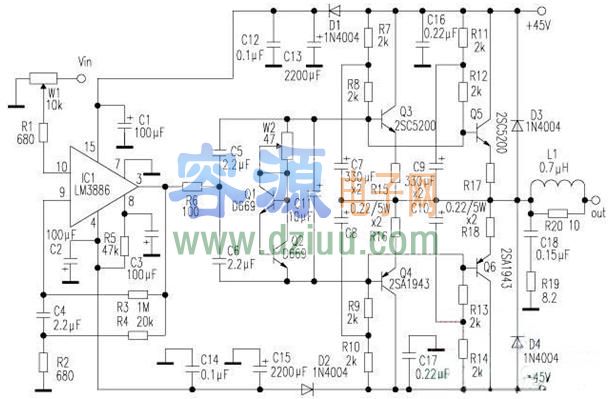

圖中，Ｗ１為音量電位器，Ｒ１為平衡電阻（即匹配電阻），Ｃ１、Ｃ２為退耦電容，安裝時要求靠近ＬＭ３８８６的正負電源的引腳處，否則極易引發低頻振蕩。Ｄ１、Ｄ２為隔離二極管，其作用是使大動態性能得以改善。當輸出級瞬間大動態信號電流使電源電壓下降時，Ｄ１、Ｄ２的反向隔離作用和濾波電容Ｃ１３、Ｃ１５上的電壓不會突變，ＬＭ３８８６的電源電壓便基本保持不變，Ｃ１３、Ｃ１５相當于一個備用電源向ＩＣ１供電，待電容上的電壓下滑時，輸出級的瞬間電流峰值已過，電源電壓復原，接替Ｃ１３、Ｃ１５向ＩＣ１供電；當動態較小時，ＩＣ１的供電僅比電源電壓小０．７Ｖ，其不良影響可以忽略。Ｑ１、Ｑ２、Ｗ２構成恒壓偏置電路，調節Ｗ２可改變輸出功率管的靜態工作電流。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

Ｒ７與Ｃ７、Ｒ１０與Ｃ８、Ｒ１１與Ｃ９、Ｒ１４與Ｃ１０分別構成ＲＣ濾波器，使輸出功率管的基極能獲得更純凈和穩定的偏流。Ｒ７、Ｒ１０、Ｒ１１、Ｒ１４是隔離電阻，其作用是使Ｃ７與Ｃ９的正極、Ｃ８與Ｃ１０的負極的電位擺脫電源電壓的鉗制而處于可浮動，以便校正輸出功率管的工作，改善音質。Ｒ１５～Ｒ１７是輸出功率管的射極電阻，為輸出功率管提供較強的直流負反饋（亦存在交流負反饋），以穩定輸出功率管的靜態集電極電流，防止熱失控。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

Ｄ３和Ｄ４為保護二極管，限制輸出幅度最大為電源電壓，避免了因輸出電信號幅度高于電源電壓而損壞輸出功率管的。Ｃ１８和Ｒ１９構成貝茹爾網絡，用來抵償揚聲器的感抗部分，限制高頻輸出阻抗，令其保持在８Ω范圍內，使功放接近純阻性，不易自激。Ｒ２０是阻尼電阻，Ｌ１為高頻扼流圈，可吸收揚聲器產生的反峰電壓和抑制超高頻電信號送進揚聲器。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

安裝時要求將Ｑ１、Ｑ２與輸出功率管裝在同一塊散熱器上，以保證溫度的穩定性。時，不接揚聲器，將Ｗ１、Ｗ２調到最小，檢查無誤后，接通電源，用萬用表測圖中ｏｕｔ端的對地電壓應在±２０ｍＶ以內，否則就得適當偏置電阻。根據散熱器的具體尺寸，調節Ｗ２使輸出級工作于甲乙類或甲類容－源－電－子－網－為你提供技術支持
