實用高效電子捕鼠器電路

傳統的電子捕鼠器體積大、重量沉，長時間與市電連接，不便于野外使用，加之老鼠對電磁場較為敏感，捕鼠效果往往不理想。鑒于不足，筆者設計了一款實用高效的捕鼠器電路，該電路捕鼠效果好、體積小、重量輕、耗電低(只有當老鼠觸碰導線時電路才工作)，并具聲光指示等優點。該電路可采用蓄電池或容量稍大些的可充電池供電，即使在無市電或野外場所也可照常使用，且電路簡單易制。本文由www.ytjinfuren.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

一、工作原理本文由www.ytjinfuren.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

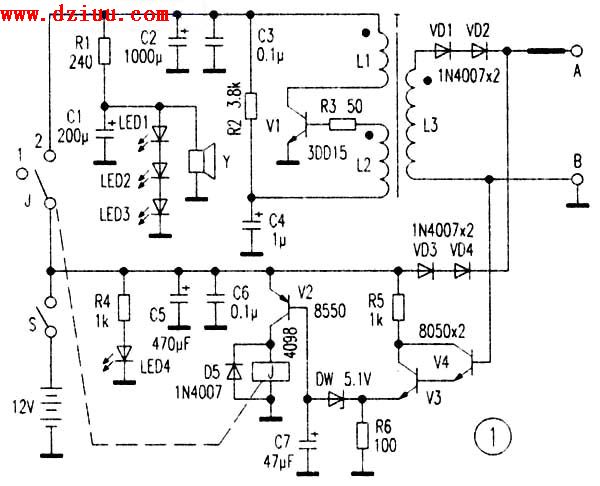

　　電路見圖1。整個捕鼠器由升壓電路和控制電路組成。平時，A、B兩端電阻為無窮大，當老鼠觸碰導線A、B兩端時電阻變小，控制電路由截止變?yōu)閷��?img src="/image/wz/zhuangkuang.jpg" />，繼電器吸合，升壓電路中的振蕩電路工作，使L3上產生1000V~1500V左右的高壓，再經VD1、VD2整流后輸出，將老鼠擊斃(VD3、VD4起隔離作用，防止高壓損壞控制電路中的元件)，訊響器和發光二極管LED1~LED3也接通

二、自制方法

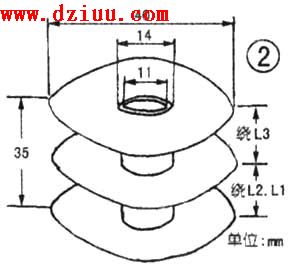

　　振蕩變壓器T可采用黑白電視機的行輸出變壓器磁芯繞制。加熱后先將原線圈、骨架拆除，然后自制骨架。骨架可由繞制收音機中波天線線圈的內徑11mm的塑料圓管和三片內徑14mm、外徑40mm的圓形塑料片用膠水粘在一起制成(如圖2)，骨架做好后繞線。12用Φ0．25mm的漆包線在骨架上密繞25圈，加一層青殼紙后再繞L1，L1用傘0．39mm漆包線繞60圈引出，D用中0．15mm漆包線密繞2000圈，找出各繞組同名端分別固定，然后在線圈上浸上一層絕緣漆以增強其絕緣強度。為防止磁飽和，應將磁芯留一點磁隙，再扣上磁芯，用膠水固定。V1可采用β值稍大些的普通塑封大功率三極管，如3DD15、BU406等。

三、調試

　　不接控制電路和整流二極管，先將A、B兩點接一日光燈管．然后接通電源。應能聽到變壓器的輕微振蕩聲。將一只2kΩ的固定電阻和一只2kΩ可調電阻串聯后接于R2處，可調電阻，當把燈管點至最亮時，測出其阻值后找一合適電阻焊于R2處。如接通電源后電路不工作，可改變L2同名端，然后將控制電路接上，用一只100kΩ電阻接于A、B處，接通電源后控制繼電器J如吸合，則訊響器應發出聲音，LED1-LED3應發光。電路調試完畢使用。

　　A導線裸銅線代用。為吸引老鼠也可在銅線上掛些誘餌。B可接于鐵板或潮濕的地面。為導電性也可在地上灑些鹽水。將導線置于老鼠經常出沒的地方，當有老鼠觸碰銅線時控制電路工作，接通升壓電路，將老鼠擊斃，訊響器發音通知盡快將老鼠尸體移去。如捕鼠場所與住處較遠，可以用市售遙控組件改制，使其以無線發射的形式通知有老鼠被擊斃。
