基于NE555做廉價的開關電源
基于NE555做廉價的開關電源

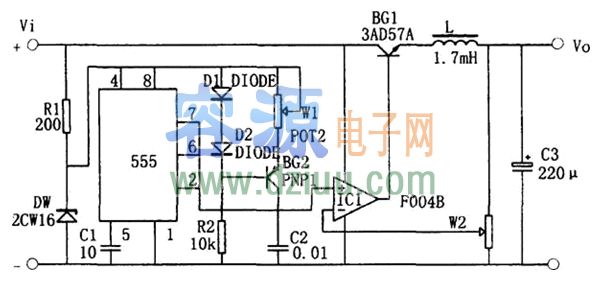

如圖
為用555構成的升壓型開關穩壓電源電路。電路中，采用晶體管BG1
開關
管；運算放大器IC1構成比較放大器； <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
555時基電路接成無穩態多諧振蕩器。振蕩器在C1上產生鋸齒波電壓(Vmin=1／3Vz，Vmax=2／3Vz，頻率由W1和C1確定)送至比較器IC1的同相輸入端，取樣電壓送至比較器的反相輸入端。IC1輸出矩形波形的占空比由取樣電壓控制，在輸出電壓為一穩定值時，取樣電壓為1／3Vz和2／3Vz
某一值。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
當某種原因使輸出電壓上升(或下降)時，取樣電壓隨之上升(或下降)，使IC1輸出矩形波占空比減小(或增大)，導通時間減短(或
)，輸出電壓下降(或上升)，從而達到穩定輸出電壓的目的。W，可控制輸出電壓的大小。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
<<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
