充電過程：開關管導通，此時Q1相當于對地接通，輸入電流經過電感L1、Q1、電容C1，隨著不斷充電，電感上的電流增加，到達一定值電感儲存了一定能量。在這過程當中，二極管D1反偏截止，由電容C2給負載提供能量，維持負載工作；

    放電過程：開關管截止，此時Q1相當于斷開，由于電感有反向電動勢作用，電感的電流不能突變。電感只能通過D1、負載、C2回路放電，也就是電感開始給電容C2充電，加上充電之前電容C2電壓，因此電容兩端電壓升高。

    HT7179輸入電壓最低到2.7V，升壓輸出最高到26.8V。開關頻率固定350kHz，峰值電流可通過外圍電阻編程最大15A。支持低EMI工作模式，方便靈活。采用eSOP-16封裝，加上完善的輸出過壓，過熱保護，指標以及可靠性非常出色。HT7179是替代26V/100W左右

輸出的控制器+MOS管+二極管DC-DC升壓方案的理想選擇。

6. HT7179應用信息

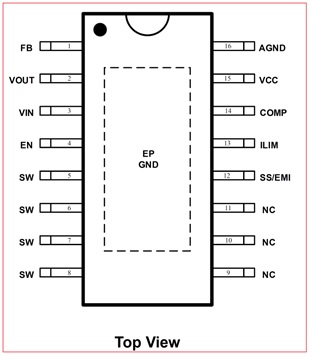

(1). HT7179腳位圖

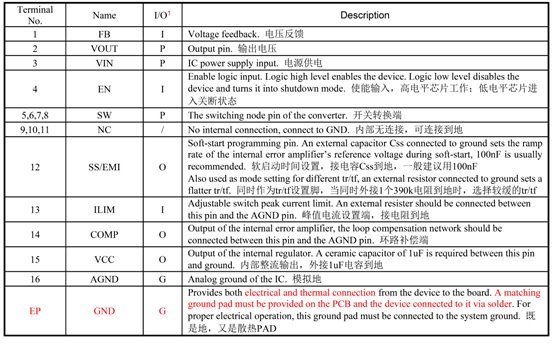

(2). HT7179管腳說明

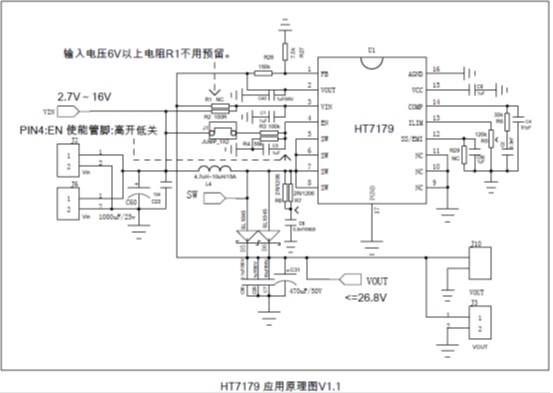

(3). HT7179 應用原理圖

(4). HT7179 pin13(ILIM)對地限流電阻R5對應的限流值(峰值)舉例：

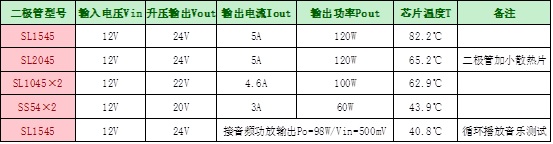

(5). HT7179接不同型號二極管對應升壓輸出電壓、電流、功率以及芯片表面溫度測試：

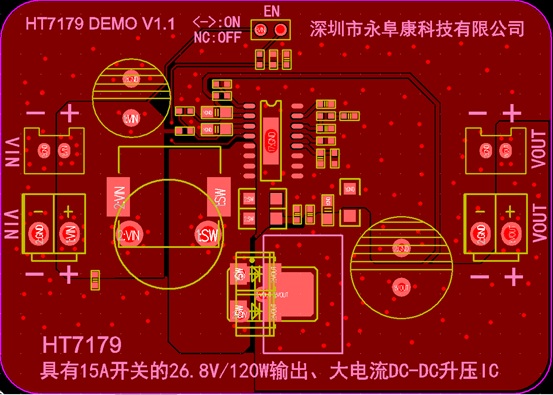

(6). HT7179 DEMO板PCB頂層設計圖

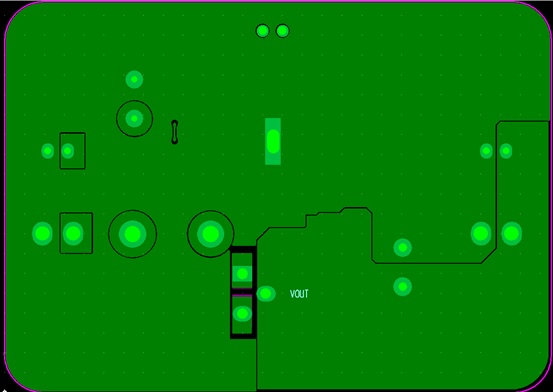

(7). HT7179 DEMO板PCB底層設計圖

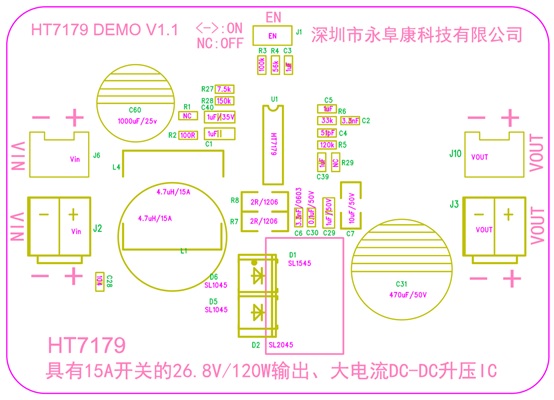

(8). HT7179 DEMO板貼片圖

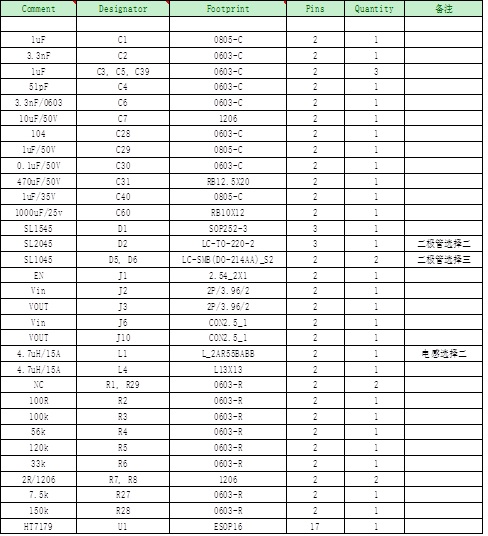

(9). HT7179 DEMO板物料清單

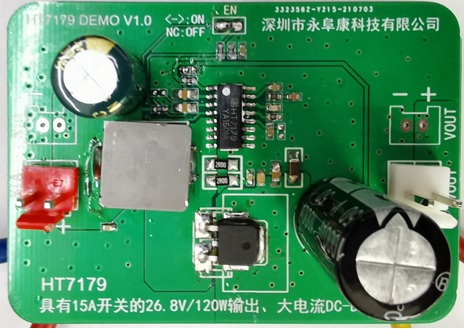

(10). HT7179 DEMO板實物圖

非常感謝用戶yongfukang 的投稿！
